Hier helfen wir dir Schritt für Schritt durch den Einbau einer 12 V USB-Steckdose am Beispiel der convertiger 100 Ladedose und dem Inprojal Einbausystem.
Die Montage mit dem Berker Einbausystem funktioniert im Prinzip genauso, nur sind hier Gerät und Distanzrahmen eins und du brauchst auch keine Zentralplatte, was es an der Stelle simpel und selbsterklärend macht.
Sowohl das Berker als auch das Inprojal System werden von vielen großen Reisemobil-Marken verbaut. Für die optisch nahtlose Nachrüstung von Dosen und Schaltern findest du beide Systeme in unseren Schalter- und Dosen Konfiguratoren.
Hinweis: Für den Austausch des convertiger Ladegeräts auf die zweite Generation bei bereits erfolgter Erstinstallation, siehe auch So geht der Austausch des convertiger 100 im Camper.
USB-Steckdose einbauen – Planung und Vorbereitung
Auch wenn du mit Elektrik nicht viel am Hut hast, ist der Einbau einer USB-Dose ein gut machbares Vorhaben. Wenn du ein paar einfache Sachen direkt bedenkst, wirst du die Aufgabe schnell und frustfrei meistern:
Technische Daten checken
Die meisten Ladedosen für den Einsatz im Fahrzeugbereich sind für den Anschluss an ein 12 Volt-System ausgelegt. Checke aber trotzdem nochmal die technischen Daten der verwendeten USB-Steckdose, um sicherzustellen, dass sie zum System in deinem Reisefahrzeug passt, da es sich auch um ein Gerät für 24 Volt handeln könnte. Mit dem convertiger 100 hast du hier keine Einschränkungen, da du ihn problemlos in beiden Systemen verwenden kannst.
Einbauort aussuchen
Der Einbauort sollte natürlich so ausgesucht werden, dass du ihn zum Laden deiner Geräte praktisch erreichen kannst – er sollte idealerweise aber auch auf einem praktischen Weg mit einem Kleinverteiler verbunden werden können.
Genug Einbautiefe für die Steckdose muss ebenfalls vorhanden sein. Dazu musst du noch ein bisschen Platz für die Anschlüsse einplanen, wenn die Dose mit Steckanschlüssen ausgestattet sein sollte, die nach hinten weg gehen. Die Kabelschuhe, die ans Ende des Kabels kommen, müssen aufgesteckt werden können. Zudem muss Platz für die Biegung des Kabels bleiben, damit es nicht knickt oder übermäßig gebogen werden muss.
Die convertiger Ladedose ist in zweiter Generation mit nach unten weggehenden Klemmhebelanschlüssen ausgestattet, sodass dieser zusätzliche Platzbedarf komplett entfällt.
Der Einbauplatz sollte zudem nach Möglichkeit über eine gute Belüftung verfügen. Diese hilft beim Abtransport von Wärme und verhindert Leistungseinbußen.
Benötigtes Material bereitlegen
Für die Installation einer USB-Steckdose (am Beispiel des convertiger mit Inprojal Einbaurahmen) brauchst du folgende Werkzeuge und Materialien:
- kleiner Kreuzschraubendreher
- Topfbohrer 54 mm (für Berker geht auch kleiner, 50 mm)
- Abisolierzange (oder scharfe Klinge)
- Bleistift oder Marker
- Bohrmaschine oder Akkuschrauber mit 1,5 mm (höchstens 2 mm) Bohrer
- Kabel rot und schwarz in ausreichender Länge für die Verbindung zwischen Dose und Kleinverteiler (Kabeldimensionierung* siehe Angaben in der folgenden Tabelle)
Zusätzlich wenn deine Dose Steckanschlüsse hat (beachte, dass das Kabel auch an der anderen Seite angeschlossen werden muss – möglicherweise verfügt zwar deine Dose über Klemmhebelanschlüsse, nicht aber dein Kleinverteiler):
- 2x Kabelschuh zum Stecken für die Anschlüsse an der Dose (Größe je nach benötigtem Kabelquerschnitt)
- 2x Ring- oder nochmal Steckkabelschuhe (je nach Bauart deines Kleinverteilers / Sicherungshalters)
- Crimpzange
- Schrumpfschläuche
*Für den Einbau des convertiger gelten folgende Vorschriften zur Kabeldimensionierung: (Kabellänge gerechnet mit Hin- UND Rückweg zum Kleinverteiler)
| Kabellänge | 12V | 24V |
| 4m | 2,5mm² | 1,5mm² |
| 7m | 4mm² | 2,5mm² |
Wie du selber den Kabelquerschnitt für die Installation anderer elektrischer Bauteile berechnen kannst? Auch das ist ganz einfach und wir erklären es dir hier ausführlich:
Lochkreis erstellen

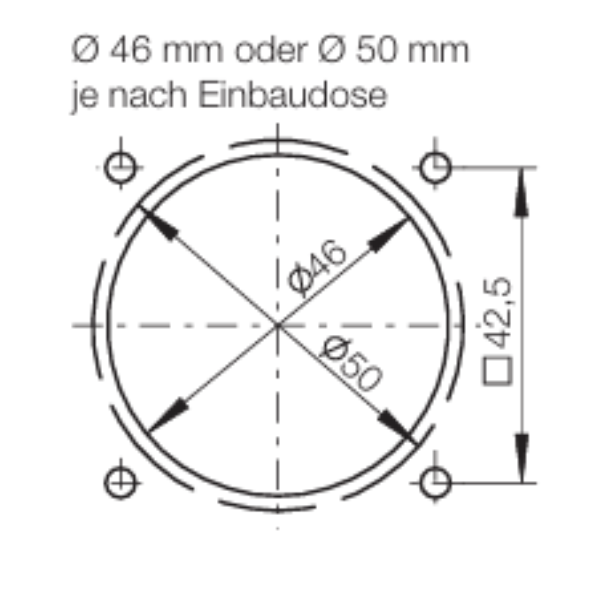

Rechts: Einbaumaße Berker – da hier kein Distanzrahmen mit Rastnasen in den Lochkreis greifen muss, passt auch ein Loch ab 50 mm, sodass die Dose eingesetzt werden kann und ausreichend belüftet wird. Du brauchst ansonsten nur die vier Verschraubpunkte.

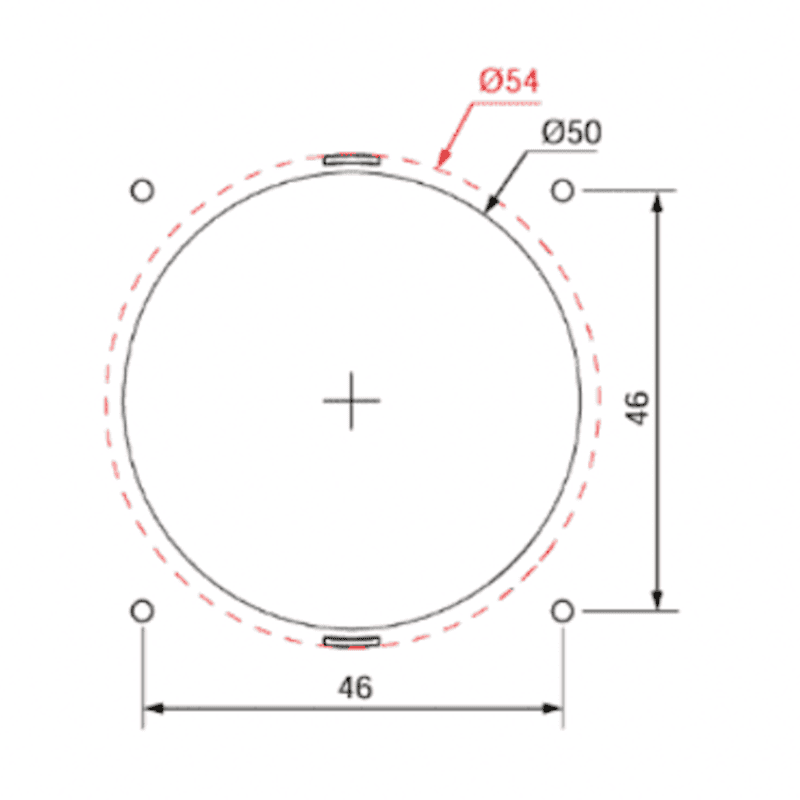

Eine Bohrschablone für einzelne, zwei- und dreifache Einbaurahmen von Inprojal, kannst du dir hier herunterladen. Die offiziellen Maße der Hersteller lauten wie folgt:
So gehtst du vor:

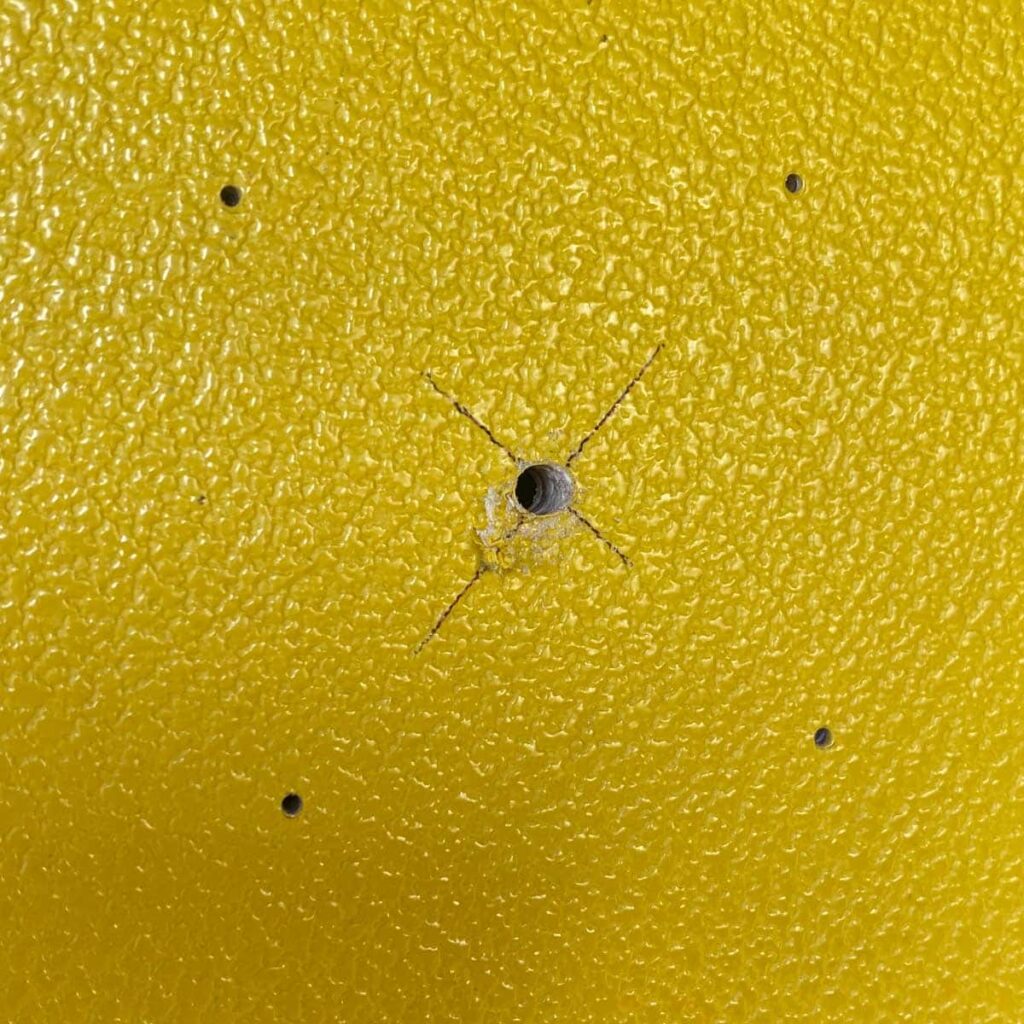

Platziere den Distanzrahmen, auf dem die Dose montiert wird, an dem gewünschten Einbauort und markiere die vier Eckpunkte.
Bohre diese mit einem höchstens 2 mm dicken Bohrer vor, um Materialrissen während des Festschraubens vorzubeugen. Verwende keinen größeren Bohrer, da die Schrauben sonst nicht mehr richtig halten.
Verbinde die jeweils diagonal gegenüberliegenden Punkte in gerader Linie, um den Mittelpunkt für den auszuschneidenden Lochkreis zu finden.
Damit sich der Topfbohrer leichter handeln und präziser ansetzen lässt, bohre das Zentralloch am besten ebenfalls vor.
Verwende jetzt den Topfbohrer, um den Lochkreis sauber auszuschneiden.
Dose montieren

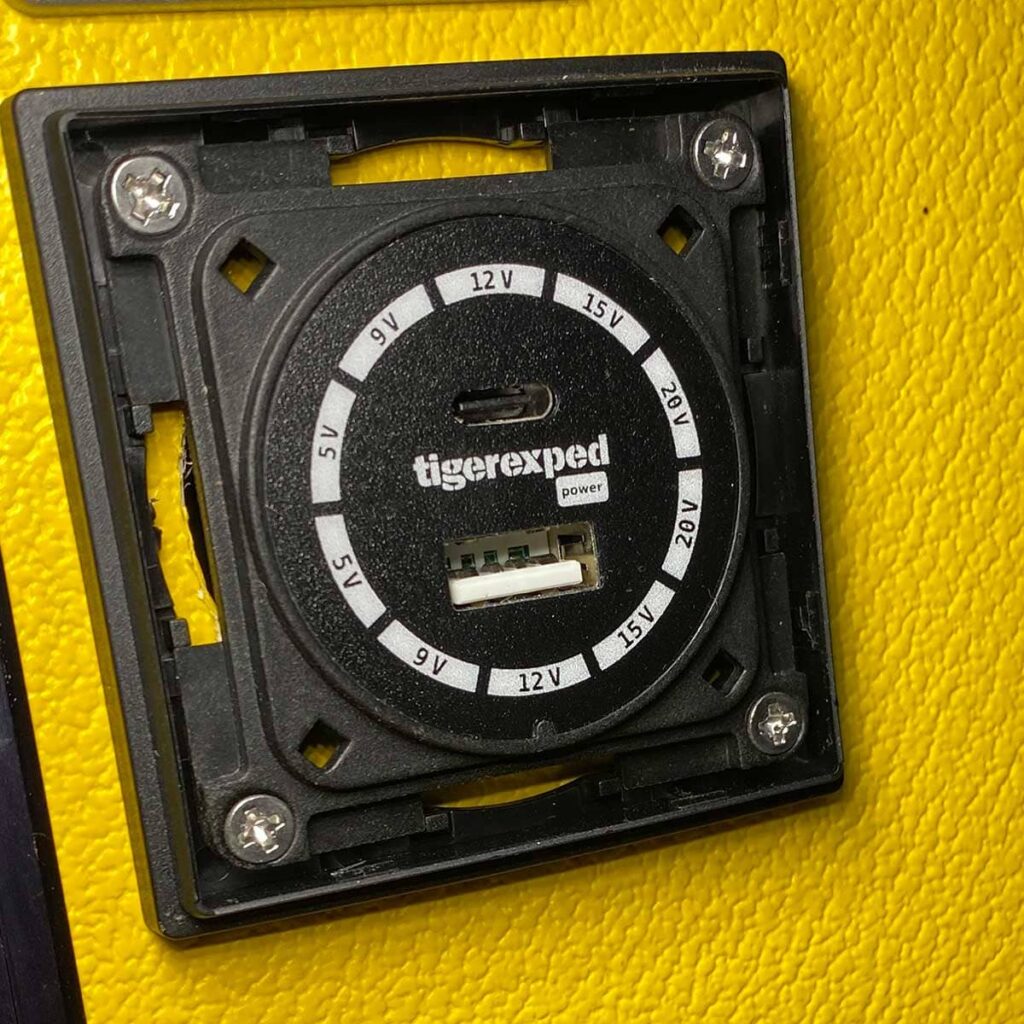

Setze den convertiger in den Distanzrahmen ein und schraube beide zusammen an allen vier Ecken mit den beiliegenden Schrauben fest – und denk daran: nach fest, kommt ab oder kaputt. Arbeite also mit Gefühl, um Beschädigungen durch zu festes Anziehen zu vermeiden.
Dose verkabeln
Schneide ein Plus- und ein Minuskabel auf die benötigte Länge. Sorge dafür, dass der Verlegeweg sicher für das Kabel ist – das bedeutet nicht ungesichert über scheuernde Kanten, nicht auf Zug usw.
Welches die häufigsten Fehler beim Verkabeln sind und wie du sie sicher vermeidest, liest du hier: Häufige Verkabelungsprobleme bei der Camper-Elektrik – und wie du sie vermeidest
Kabelschuhe oder Klemmhebel
Das weitere Vorgehen richtet sich danach, ob deine Ladedose Steckanschlüsse oder Klemmhebel zur Herstellung der Kabelverbindung hat.
Wenn dein anzuschließendes Gerät die praktischen Klemmhebel hat, kann das Vorgehen zur Montage von Kabelschuhen natürlich trotzdem interessant für dich sein, falls der Kleinverteiler auf der anderen Seite des Kabels mit Steckanschlüssen ausgestattet ist.
Die hier gezeigte convertiger USB-Dose verfügte in der ersten Generation über Steckanschlüsse. Inzwischen wurde auf Klemmhebel umgestellt, da diese einige Vorteile wie Die neuen Klemmanschlüsse bieten einige Vorteile mit sich bringen, wie:
- schnellerer Einbau
- werkzeugloser Anschluss
- sichere und vibrationsfeste Verbindung
- weniger Übergangswiderstände
a) So geht’s bei Dosen mit Steckanschlüssen
Verwende eine Abisolierzange oder scharfe Klinge, um die Enden freizulegen.
Stecke ein Stück Schrumpfschlauch über das Kabel, dessen Länge ausreicht, um den Übergang zwischen Kabelschuh und isoliertem Kabel (inklusive einem guten Stück Überlappung) sicher und dauerhaft abzudichten.
Achte bei der Auswahl des Schrumpfschlauchs natürlich auch darauf, dass der Durchmesser nicht zu groß ist. Das Material ist nur begrenzt schrumpffähig, muss sich aber so weit zusammenziehen, dass es sich eng an Kabel und Kabelschuh anschmiegt.

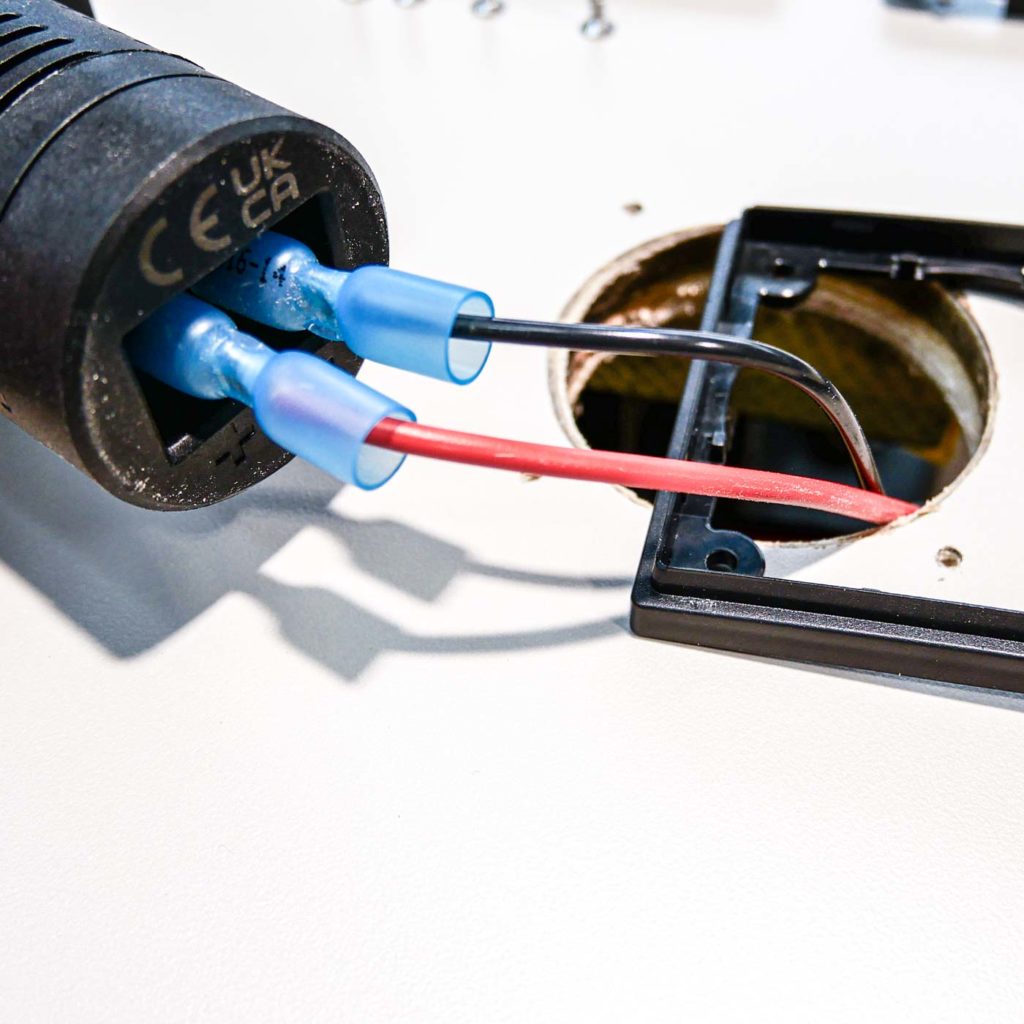

Befestige nun die Steckkabelschuhe mithilfe der Crimpzange auf den freiliegenden Kabellitzen und achte dabei darauf, dass zwischen beiden Bauteilen eine saubere, fest sitzende Kontaktfläche hergestellt wird. Alle Litzen sollen mit gefasst werden und der Kabelschuh darf sich nicht einfach von Hand wieder abziehen lassen.
Die Anschlüsse der convertiger 100 USB-Steckdose (und all unserer anderen Ladedosen und Anzeigetools) sind eindeutig mit + und – gekennzeichnet, sodass du ganz sicher weißt, wo welcher Pol angeschlossen werden muss.
Gehe an den anderen Enden der beiden Kabel genauso vor und verbinde das Pluskabel mit einem Sicherungssteckplatz in deinem Kleinverteiler, das schwarze mit einem Punkt an der Minusschiene.
Setze am Ende eine passende Sicherung ein.
b) So geht’s mit Klemmhebelanschlüssen

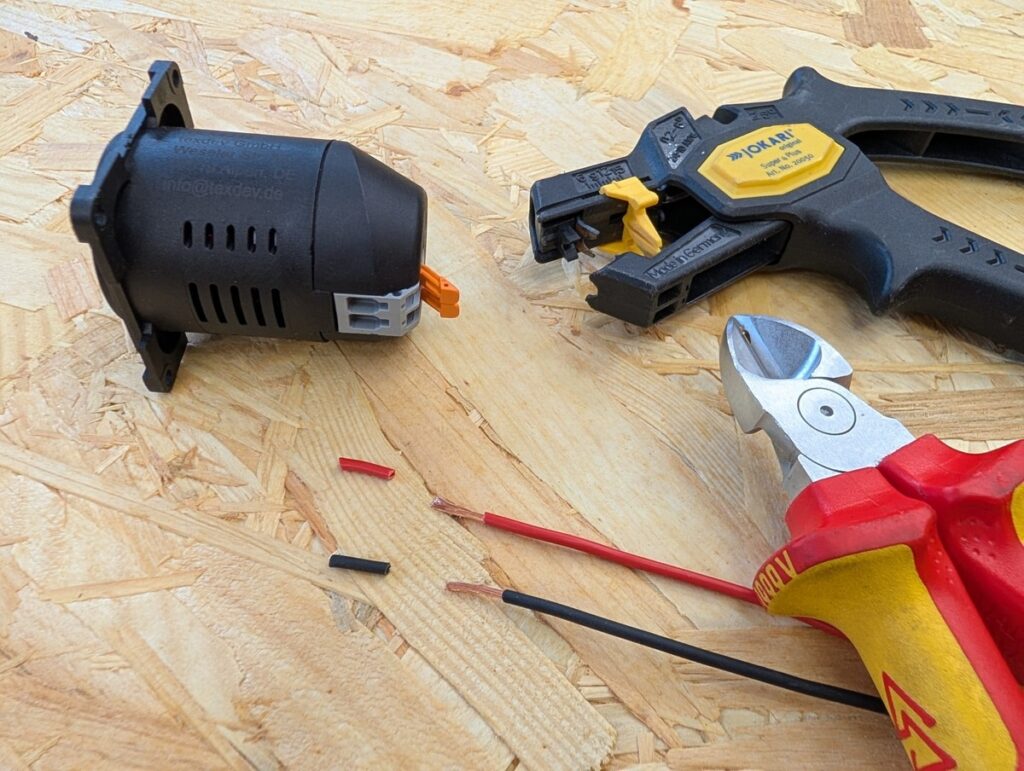

Nutze eine Abisolierzange oder ein scharfes Messer und lege die Litzen des Kabels auf 12 mm frei. Mit der Einhaltung der 12 mm wird ein vollständiger Kontakt gewährleistet, ohne dass unisolierte Drähte aus dem Gerät herausragen.
Bitte verwende keine Aderendhülsen, um es besonders gut zu machen.
Öffne den Hebel der Klemme, indem du ihn hoch stellst.
Führe jetzt das abisolierte Kabelende vollständig ein.
Drehe die Litzen wenn nötig etwas zwischen den Fingern zusammen, es dürfen keine einzelnen Drähtschen abstehen, die nicht mit in den Anschluss gesteckt werden.

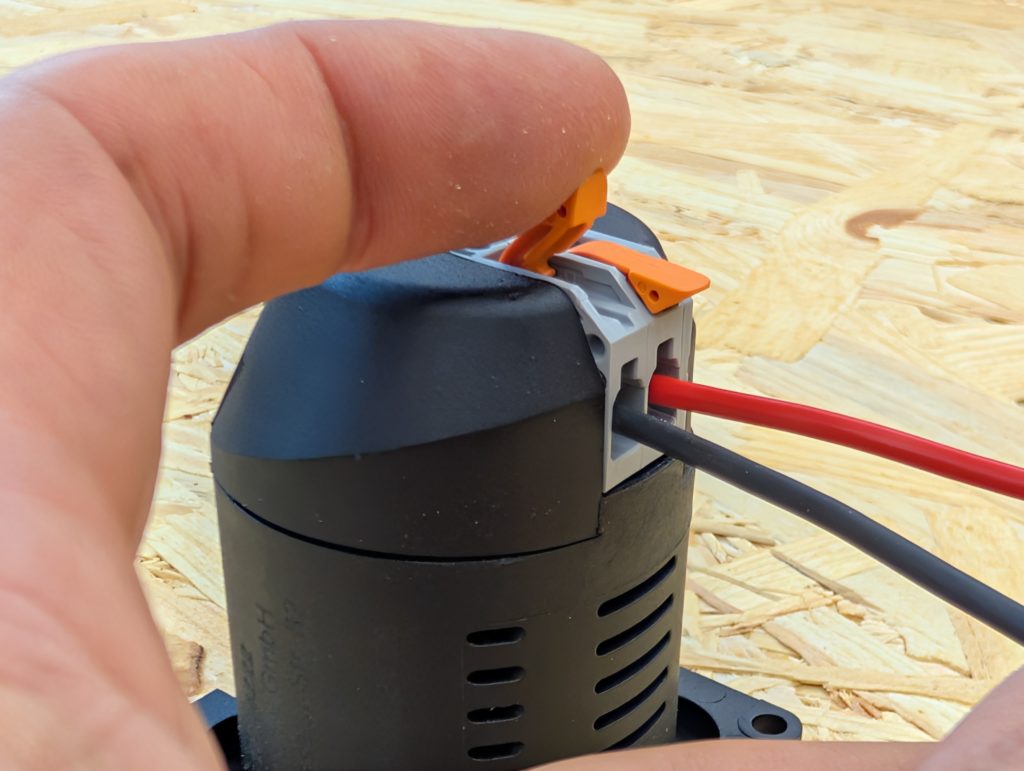

Hebel wieder schließen, indem du ihn zum Gerät hin runter drückst.
Das Kabel sitzt korrekt, wenn:
- es sich nicht mehr herausziehen lässt
- keine blanken Litzen außerhalb der Klemme sichtbar sind
Mache das für das Plus- und das Minuskabel.
Gehe genauso an der anderen Seite bei deinem Kleinverteiler vor, wenn dieser ebenfalls mit Klemmhebelanschlüssen ausgestattet ist. Sollte dieser Steckanschlüsse haben, lies oben unter a) wie du auf korrekte Weise Kabelschuhe dafür anbringen kannst.
Funktionstest
Schließe ein USB-C-Gerät an die Steckdose an und überprüfe, ob die Verbindung einwandfrei funktioniert.
Wenn dein Gerät eine Schnellladeprotokoll nutzt, wird dies von der Buck-Boost Technologie des convertiger 100 sogar im 12V-System unterstützt. Dafür wird neben dem Gerät und der Ladedose allerdings auch ein geeignetes Kabel benötigt. Du kannst anhand der Spannungsanzeige des convertiger auf die aktuelle Ladegeschwindigkeit schließen.
Sollte weniger Spannung angezeigt werden, als du erwartet hättest, überprüfe nicht nur deine gerade angefertigte Verkabelung, sondern auch, ob das Gerät diese gerade überhaupt anfordert oder anfordern kann.
Diese Faktoren können dafür verantwortlich sein, wenn mit reduzierter Leistung geladen wird:
- keine entsprechende Leistungsanforderung vom angeschlossenen Gerät
- Ladezustand des Geräts
- USB-C Kabelqualität (E-Marker bei 5A notwendig)
- zu geringe Eingangsspannung
- zu hohe Umgebungstemperatur
Du möchtest mehr zum Thema Laden mit maximaler Leistung über USB wissen? Hier haben wir alle wichtigen Infos für dich:
Abschlussarbeiten

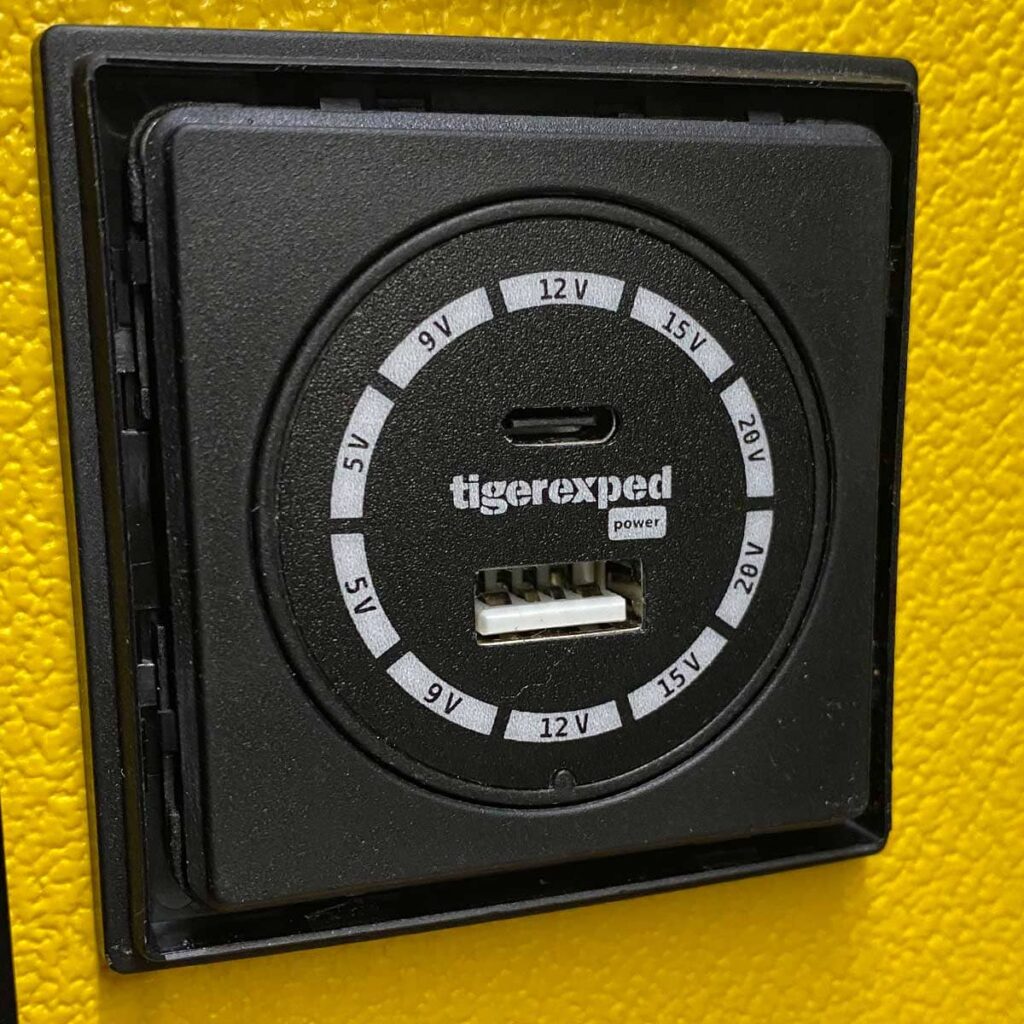

Klippe die Zentralplatte (mit dem runden Ausschnitt) über die convertiger USB-Dose und befestige alles mit dem Abdeckrahmen.

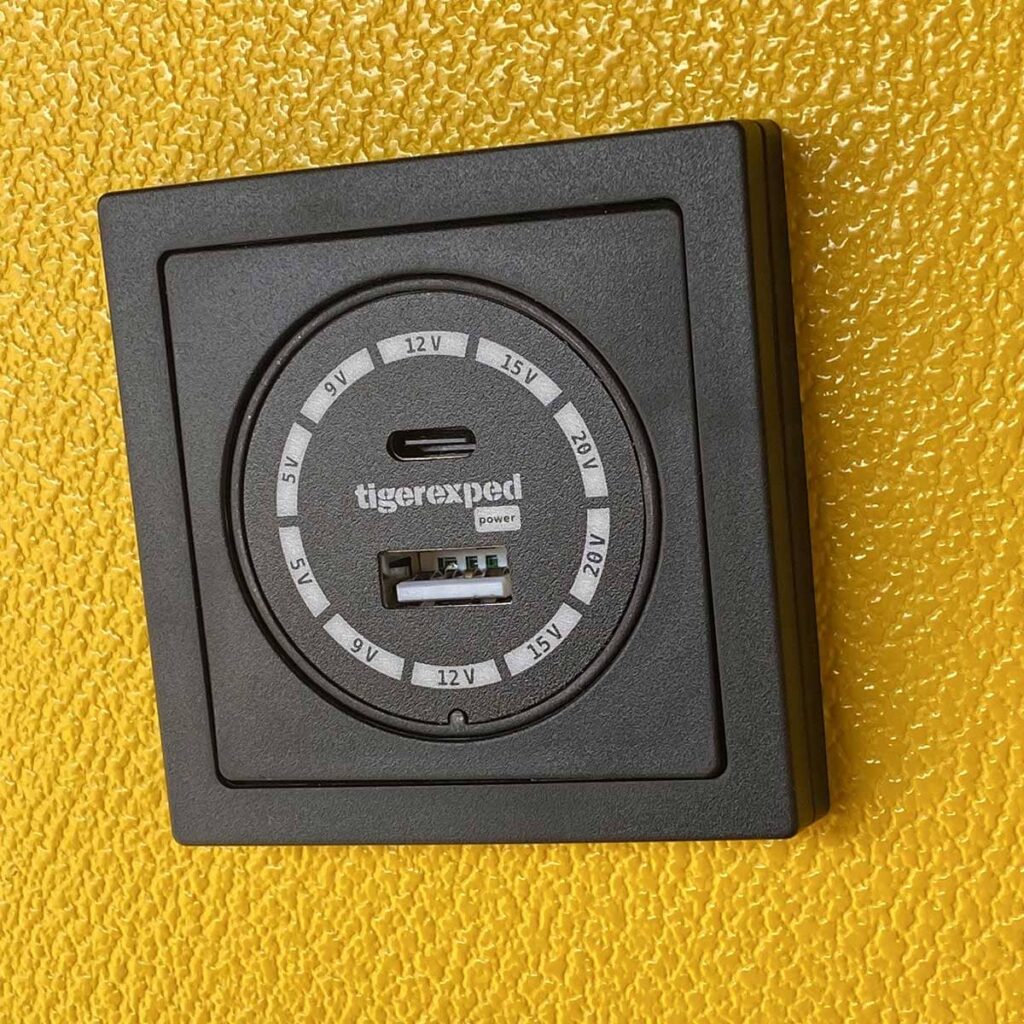

Rechts: Mit Zentralplatte und Abdeckrahmen in einem von sechs verschiedenen Farb-Designs
Hier noch ein kleiner Hinweis:
Falls du den Abdeckrahmen aus irgendwelchen Gründen später abnehmen möchtest, heble bitte nicht mit einem Schraubenzieher oder einer anderen, schmalen Auflagefläche zwischen Abdeck- und Distanzrahmen. Verwende lieber z.B. die stumpfe Seite eines Küchenmessers (oder ein Lineal o.ä.) und nutze die lange Auflagefläche, um sie in den kleinen Spalt zwischen den beiden Bauteilen zu legen. So geht beim Abheben nichts kaputt.
Herzlichen Glückwunsch,
du hast erfolgreich eine besonders leistungsstarke 12V USB-Steckdose mit Buck-Boost Technologie zum Laden deiner Gräte im Wohnmobil eingebaut!
