Eine gut geplante und sauber installierte Elektroversorgung ist das Herzstück eines autarken Campers. Doch dabei lauern viele Stolperfallen: Wenig Platz, unübersichtliche Kabelverläufe, falsch gewählte Komponenten oder mangelhafte Verbindungen führen nicht selten zu Problemen.
Wer seine Camper-Elektrik selbst in die Hand nimmt, steht also vor einigen Fragen: Wie wähle ich den richtigen Kabelquerschnitt? Welche Absicherungen brauche ich? Und wie verhindere ich, dass aus einem scheinbar einfachen Stromkreis ein undurchschaubarer Kabelsalat wird, in dem ich später keinerlei Fehler mehr identifizieren kann?
Die gute Nachricht: Viele der typischen Fehler bei der Verkabelung von Camper oder Wohnmobil lassen sich mit etwas Planung, dem richtigen Material und etwas Grundlagenwissen leicht vermeiden. In diesem Artikel wollen wir dir genau damit helfen – wir zeigen die häufigsten Probleme bei der Verkabelung im Camper auf und geben dir praktische Tipps, sowie weiterführende Informationen in weiteren Spezialartikeln an die Hand geben.
Keine Belüftung zum Schutz vor Überhitzung
Gerade bei Komponenten, die man unterwegs eigentlich am liebsten „vergessen“ würde ist man versucht, jede Lücke zu nutzen und sie eben „irgendwie unterzubringen“. Trotzdem sollte man gewisse Anforderungen an die Umgebung von elektrischen Komponenten und ihrer Verkabelung nicht übergehen, um eine langfristige Funktion und vor allem die notwendige Sicherheit zu gewährleisten.
Besonders betroffen von fehlender Belüftung sind die elektrischen Geräte, denn wie jeder weiß: sie werden warm im Betrieb. Obwohl dies jedem bekannt ist, wird oft vergessen, die Installation so zu gestalten, dass Wärme abgeführt werden kann. Staut sich die Hitze kann es zu thermischer Überlastung kommen – mit Leistungsverlust, Ausfällen oder sogar Schäden an den Geräten.
Aber auch die Verkabelung, insberondere Sicherungen und Klemmen in kompakten Verteilersystemen sollten nicht völlig luftdicht verbaut werden – bei dauerhafter Belastung oder schlechten Kontakten kann sich auch hier Wärme stauen, die die Lebensdauer beeinträchtigt oder möglicherweise zu Schäden führt.
Achte also auf:
- Luftzirkulation rund um das Bauteil (keine dichten Isoliermatten drumherum).
- Warme Luft sollte nach oben abziehen können, während kühle von unten nachströmt. Fertige daher ausreichend große Öffnungen zur Belüftung des Elektrikfachs an. Sie können z.B. mit Lüftungsgittern (oft aus Aluminium und im Baumarkt erhältlich) optisch ansprechend verblendet werden. Die Größe der Belüftungsflächen richtet sich aber immer nach der individuell entstehenden Hitze – überprüfe daher am Anfang einige Male, wie groß die Wärmeentwicklung in deinem Elektrikfach wirklich ist und ob eventuell nachgebessert werden muss!
- Keine Montage direkt neben Wärmequellen wie Warmluftleitungen.
Jedes elektrische Bauteil sollte auperdem zugänglich bleiben. Auch wenn Sicherungen „nur selten“ getauscht werden – wenn sie im Notfall hinter fünf Lagen Möbel oder Verkleidungen verschwinden, wird die Fehlersuche schnell zum Geduldsspiel.
- Lasse Verkleidungen und Blenden immer (leicht und am besten ohne Werkzeug) abnehmbar, auch wenn es erstmal einfacher wäre, sie einfach anzuschrauben. (Knebelschrauben eignen sich z.B. gut an solchen Stellen.)
- Überlege wenn möglich schon in diesem ersten Schritt, ob du mit der geplanten Installation noch die Möglichkeit hättest (oder schaffen könntest), die Anlage noch zu erweitern. Erst unterwegs wirst du merken, was dir noch fehlt und dann wirst du froh sein, nach den ersten Touren noch einen weiteren Stromkreis einfügen zu können.
Kein mechanischer Schutz der Kabel
Gerade in engen Räumen ist es essenziell, dass Kabel mechanisch geschützt und spannungsfrei verlegt werden. Quetschungen oder frei verlegte Leitungen, die an Kanten scheuern, führen zu gefährlichen Kurzschlüssen. Darauf solltest du achten:
- Kabel durch Schutzschläuche oder Wellrohre vor einem Aufscheuern der Isolierung schützen – besonderes Augenmerk gilt hier Übergängen, Durchbrüchen oder ähnlich problematischen Stellen.
- Keine Zugbelastung an den Kabeln – verwende bei Bedarf Zugentlastungen oder Kabelbinder mit Befestigungspunkten. Denke auch daran, dass gewisse Fahrzeugteile sich bewegen können, vor allem, wenn dein Fahrzeug sich zwischen Fahrerhaus und Kabine verschränken kann. Werden hier Kabel verlegt, ist besondere Vorsicht geboten.
Falsche Kabelwahl
Starre Kabel, wie sie im Hausbau üblich sind, haben im Fahrzeugausbau nichts verloren. Sie sind anfällig für Vibrationen und Bewegungen während der Fahrt und können brechen.
Für die Verkabelung im Camper sind flexible Fahrzeugleitungen vom Typ FLY oder FLYR Typ B besonders gut geeignet – und das aus mehreren Gründen.
Sie bestehen aus feinen Kupferlitzen, die deutlich beweglicher sind. Das macht sie widerstandsfähig gegenüber den ständigen Vibrationen, Bewegungen und Erschütterungen während der Fahrt. Kabelbrüche lassen sich so effektiv vermeiden.
Auch bei der Verlegung punkten die flexiblen Leitungen: Sie lassen sich leicht um enge Radien führen, hinter Möbeln verlegen und sauber bündeln – ein entscheidender Vorteil in den oft sehr begrenzten Einbauräumen eines Campers. Gleichzeitig erfüllen sie alle sicherheitsrelevanten Anforderungen: Sie sind temperaturbeständig von –40 °C bis +85 °C (kurzzeitig sogar bis +105 °C), resistent gegen Öle und Kraftstoffe und nach DIN ISO 6722 für Fahrzeuge zugelassen.
Dank ihrer robusten, flammwidrigen Isolierung lassen sich FLY/FLYR-Leitungen sauber abisolieren und mit Aderendhülsen zuverlässig crimpen.

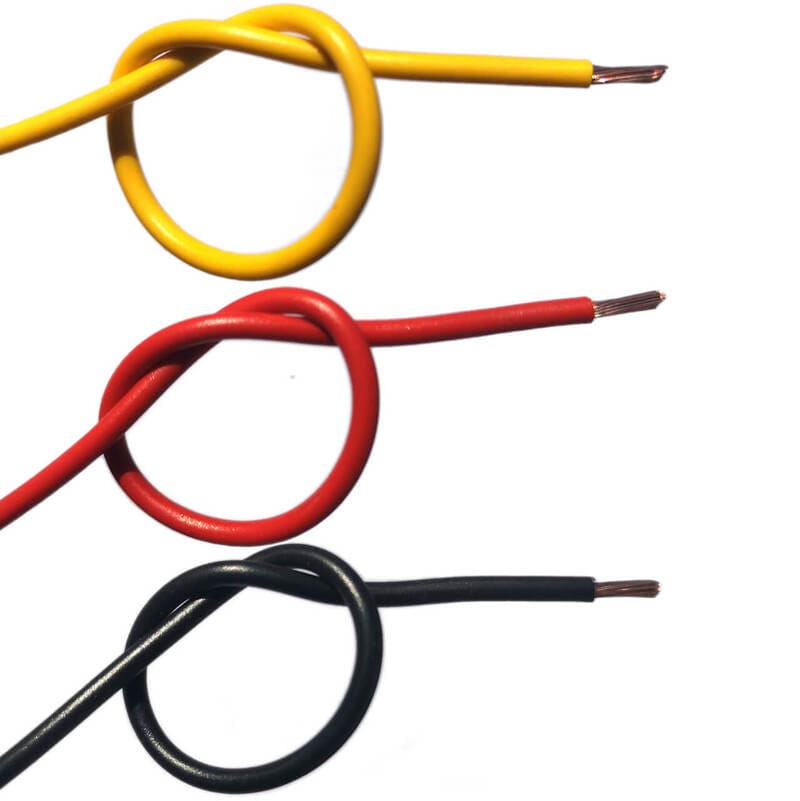

Flexible Fahrzeugleitung FLY/FLRY Typ B in Querschnitten von 0,75 bis 70qmm.
Perfekt für die Verkabelung in Camper und Wohnmobil.
Unzureichender Kabelquerschnitt
Einer der häufigsten Fehler bei der Verkabelung im Camper ist die Wahl eines zu geringen Kabelquerschnitts. Dies kann zu massiven Leistungsverlusten, überhitzten Leitungen und im schlimmsten Fall zu Kabelbränden führen.
Je kleiner der Kabelquerschnitt, desto höher der Widerstand – und desto mehr Spannung geht auf dem Weg zum Verbraucher verloren. Das bedeutet: Geräte wie Kühlschränke, Wasserpumpen oder Beleuchtung bekommen nicht die volle Betriebsspannung, laufen ineffizient oder schalten sich ab. Noch kritischer wird es bei Hochstromverbrauchern wie Wechselrichtern, Ladeboostern oder Solarladereglern die schnell 50 A oder mehr ziehen – hier steigt die Erwärmung bei zu dünnen Leitungen schnell an.
Das Problem betrifft dabei nicht nur die Plusleitungen, sondern auch Minusleitungen, die oft übersehen werden. Auch hier muss der Querschnitt zur Strombelastung und Leitungslänge passen – denn der Rückweg ist ebenso Teil des Stromkreises.
Jede Leitung sollte daher sorgfältig dimensioniert werden. Dabei spielen neben der Stromstärke auch die Kabellänge (Hin- und Rückweg!), zulässiger Spannungsabfall und der Einsatzzweck eine Rolle.
In unserem ausführlichen Artikel Kabelquerschnitt berechnen – Formel verstehen und Ergebnis beurteilen findest du eine verständliche Anleitung und konkrete Tabellen, die du nutzen kannst, um deinen Camper sicher zu Verkabeln.
Unübersichtliche Verkabelung und Kabelsalat
Ein typisches Problem bei der Verkabelung im Camper – die Auswirkung von nicht ausreichend markierten Kabeln und einer unübersichtlichen Verlegung werden unterschätzt. Wenn auch oft nur beim ersten Mal, denn der Frust (und damit der Lerneffekt) kann hoch sein. Achte daher am besten schon bei deiner ersten Verkabelung darauf, Kabelsalat zu vermeiden.
Eine strukturierte Planung und saubere Trennung von Stromkreisen ist der erste Schritt zu einer zuverlässigen und wartungs- und erweiterungsfreundlichen Elektrik. Achte beim Verlegen der Leitungen auf eine klare Struktur und farbliche Codierung, zumindest zur Unterscheidung zwischen Plus und Minus.
Nutze Kabelführungen um die Stränge zu fixieren.
Mindestens ebenso wichtig ist die eindeutige Beschriftung jedes Stromkreises – sowohl an der Sicherung als auch an den Kabeln selbst, idealerweise an beiden Enden. Das schafft Transparenz und hilft dir (oder jeder anderen Person), auch nach Jahren noch zu erkennen, welcher Verbraucher über welche Leitung abgesichert ist.
Durchdachte Komponenten wie die tigerexped Zentralelektrik oder tigerfuse Sicherungshalter bringen direkt Stickerbögen zur Beschriftung mit – so lassen sich Sicherungen und Stromkreise sauber und dauerhaft kennzeichnen, ohne dass man auf Provisorien zurückgreifen muss.
Das Ergebnis ist nicht nur optisch ansprechend, sondern vor allem sicherer und besser wartbar.
Fehlerhafte oder unsichere Verbindungen
Lötverbindungen sind im Camper tabu, da sie starr und bruchanfällig sind. Schraubverbindungen müssen durch die fachgerechte Verpressung von Kabelschuhen oder Aderendhülen entsprechend vorbereitet werden, sonst können einzelne der feinen Drähte abspreizen oder brechen.
Kabelschuhe – insbesondere Ring- oder Gabelkabelschuhe – sind eine sichere und fachgerechte Alternative zur direkten Schraubverbindung von Litzenkabeln. Auch hier gilt: fachgerechtes crimpen ist unerlässlich, damit die Litze im Kabelschuh festen Halt findet. Wird das richtig gemacht, sorgt der Kabelschuh für eine große Kontaktfläche und eine stabile Verbindung, die sich nicht durch Vibrationen lösen kann.
Wichtig ist auch hier die richtige Auswahl: Der Kabelschuh muss sowohl zum Leitungsquerschnitt als auch zur Anschlussgröße (Schraube) passen.
Achte bei der Auswahl der Kabelschuhe auch auf die enorm unterschiedlichen Qualitäten, die im Handel angeboten werden. Der Unterschied zwischen billigen (oft „Baumarktqualität“ und hochwertigen Kabelschuhen liegt oft im Verborgenen – wird aber spätestens im Einsatz deutlich spürbar. Kabelschuhe in Profiqualität bestehen aus gut leitendem, oft verzinntem Kupfer, das für geringen Übergangswiderstand und zuverlässige Stromübertragung sorgt. Sie lassen sich außerdem sauber und fest vercrimpen, halten auch Vibrationen stand. Günstige Varianten hingegen bestehen häufig aus minderwertigem Material, das sich schlecht verarbeiten lässt, schneller korrodiert und so zu unsicheren Verbindungen oder Hitzeproblemen führen kann.
Unser Tipp: Wähle wo möglich spezielle Klemmen (z.B. WAGO-Klemmen) oder Komponenten mit werkzeuglosen Klemmanschlüssen. Sie ermöglichen eine schnelle, saubere und sichere Verbindung ganz ohne Schrauben oder Crimpwerkzeug. Das reduziert nicht nur den Montageaufwand erheblich, sondern minimiert auch Fehlerquellen durch lose Schrauben oder schlecht gecrimpte Kabel. Die integrierten Federmechanismen halten Litzen zuverlässig fest – vibrationssicher und wartungsfrei. Gerade unterwegs lässt sich so einfach und flexibel arbeiten und gleichzeitig ein professionelles Ergebnis erzielen.

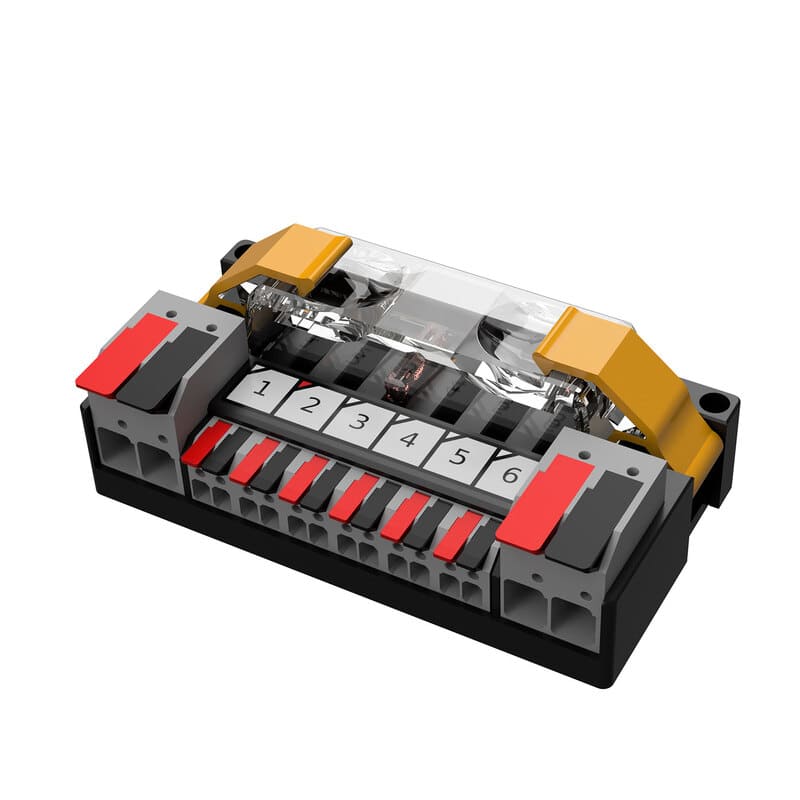

Sicherungshalter mit praktischen Klemmhebelanschlüssen und vielen weiteren, durchdachten Details und Funktionen.
Fehlende oder falsch dimensionierte Sicherungen
Jeder Stromkreis muss passend zum Kabelquerschnitt abgesichert werden. Es sind dabei vor allem fehlende oder zu große Sicherungen, die gefährlich sind.
Eine zu schwache Sicherung löst früher aus (was keinen Brand verursacht), kann aber zu unnötigen und lästigen Abschaltungen führen.
Die Brandgefahr entsteht dann, wenn zu starke Sicherungen verwendet werden und das Kabel bei Überlast nicht rechtzeitig geschützt wird, die Sicherung also nicht auslöst.
Zur Auswahl der richtigen Sicherungsgröße findest du hier eine ausführliche Anleitung: Richtige Sicherungsgröße auswählen im 12V Elektriksystem
Probleme bei 230V-Installationen – hier wird’s lebensgefährlich
Die Kombination von 12-Volt-Bordnetz und einer 230-Volt-Installation im Camper ist heutzutage quasi normal: Wechselrichter, Landstromanschluss, Ladegeräte oder Haushaltsgeräte wie Induktionskochfelder machen das Bordleben komfortabler. Doch mit dem Komfort steigt auch die Verantwortung – denn der Umgang mit 230 V ist kein Bastelthema, sondern eine ernsthafte Sicherheitsfrage mit potenziell lebensbedrohlichen Konsequenzen.
Ein besonders häufiger Fehler ist die unsachgemäße Erdung von Wechselrichtern mit Schutzkontaktsteckdosen. Wird der Schutzleiter nicht korrekt auf den Karosseriemassepunkt geführt und fehlt zusätzlich die verbindende Brücke zwischen Neutralleiter (N) und Schutzleiter (PE) im Wechselrichter-Ausgang, kann ein FI-Schutzschalter (RCD) im Fehlerfall nicht auslösen. Die Folge: Bei Isolationsschäden oder Fehlerströmen besteht akute Stromschlaggefahr!
Weitere Risiken entstehen durch fehlerhafte CEE-Einspeisungen, ungeeignete Anschlusskabel oder selbst gebastelte Adapter. Vorgeschrieben sind z. B. Gummikabel mit ausreichendem Querschnitt (meist 3×2,5 mm², H07RN-F) sowie eine geprüfte Einspeisung über genormte CEE-Anschlüsse.
Klare Trennung: 12V und 230V-Leitungen niemals gemeinsam verlegen!
Auch bei der Leitungsverlegung gibt es klare Vorgaben: 12/24 Volt- und 230 Volt-Leitungen sollten grundsätzlich getrennt verlegt werden und dürfen nicht in den gleichen Kabelkanal! Eine gemeinsame Verlegung ist theoretisch nur dann zulässig, wenn alle Leiter für die höchste im Kanal vorkommende Spannung isoliert sind oder ein entsprechender Trennsteg vorhanden ist – aber vergiss die Information aus Gründen der Vollständigkeit besser und trenne die Leitungen einfach direkt.
Farblich müssen die Leiter ebenfalls korrekt gekennzeichnet sein – bei 230 V bedeutet das z. B. braun oder schwarz für Phase, blau für Neutralleiter und grün/gelb für den Schutzleiter. Rote 12 Volt-Kabel in einem 230-Volt-System haben dort absolut nichts verloren.
FI-Schutzschalter und Leitungsschutz: Pflicht für sichere 230V-Installationen
Bei jeder CEE-Landstrom-Einspeisung ist ein FI-Schutzschalter (RCD) mit einem maximalen Auslösestrom von 30 mA sowie ein zweipoliger 16A-Leitungsschutzschalter (LS) verpflichtend. Diese beiden Funktionen lassen sich in einem Gerät kombinieren – dem sogenannten RCBO (Residual Current Circuit Breaker with Overload protection).
RCBO-Geräte gibt es in zwei Ausführungen:
- 2-polig (2P+N): für den Einsatz direkt hinter dem CEE-Landstromanschluss
- 1P+N: für den Betrieb nach dem Wechselrichter, wenn Schutzkontaktsteckdosen verwendet werden
Passende Kleinverteiler für beide Varianten findest du hier:
1P+N / 2P+N Kleinverteilung
Doch auch im Wechselrichterbetrieb ist ein FI-Schutzschalter zwingend erforderlich, sobald Schutzkontaktsteckdosen verwendet werden. Ohne ihn besteht bei Isolationsfehlern oder Defekten akute Stromschlaggefahr!
Zusätzlich notwendig:
- Leitungsschutzschalter (LS) oder RCBO 1P+N zur Absicherung der Steckdosen
- Nur geprüfte und zertifizierte Komponenten (CE- oder VDE-Kennzeichnung)
- Korrekt abgesicherte und fachgerecht installierte Steckdosen
❗ Wichtig: Arbeiten an 230 V-Systemen dürfen ausschließlich von Elektrofachkräften durchgeführt werden. Wenn du die Anlage als Laie installierst, muss sie vor der Inbetriebnahme von einer Fachperson geprüft und abgenommen werden – zu deiner eigenen Sicherheit und der deiner Mitreisenden. Gesetzlich wird die Erstprüfung und Abnahme nach DIN VDE 0100-600 (bzw. nach den jeweils aktuellen Normen der Reihe DIN VDE 0100) durch eine Elektrofachkraft vorgeschrieben.

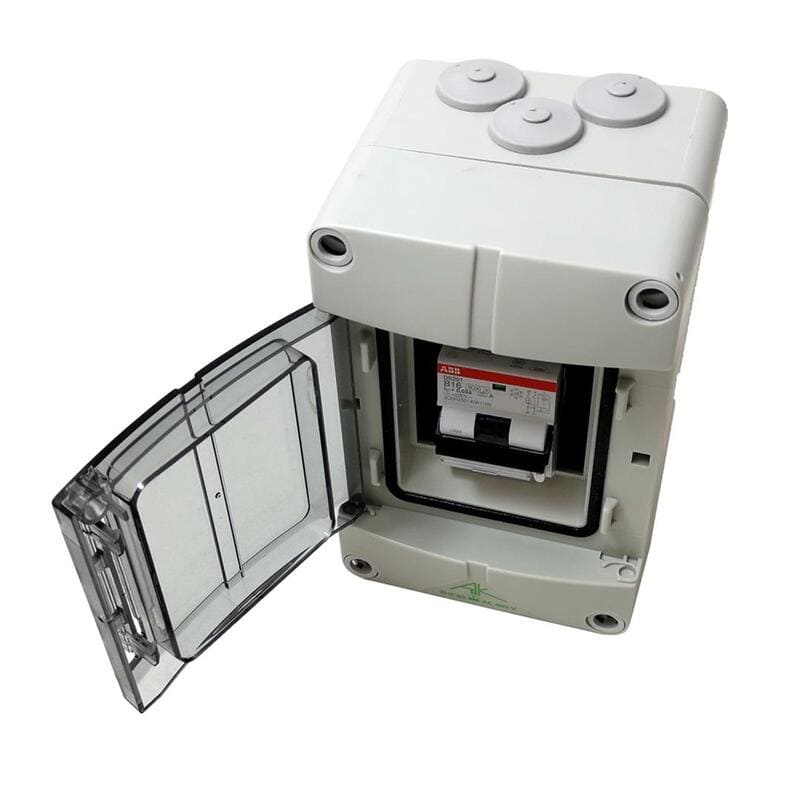

Eine solche 1 oder 2-polige Kleinverteilung ist zur normgerechten Absicherung und Verteilung von 230 V im Camper perfekt geeignet – etwa für FI/LS-Kombinationen direkt nach der CEE-Einspeisung oder hinter dem Wechselrichter. Sie ermöglicht eine sichere, übersichtliche und saubere Installation nach VDE-Richtlinien.
Unterschätzter Kabelbedarf
Es hört sich nach einer ärgerlichen Lappalie an, aber viele unterschätzen stark die tatsächlich benötigte Kabellänge. Kein technisches Problem, wenn man den Ausbau ruhen lässt und erst einmal nachbestellt – oftmals führen zu kurz bestellte Kabellängen in der Praxis aber zu unsauberen Lösungen und nachträglichen Improvisationen. Versuche das von vorneherein zu vermeiden!
Häufige Verkabelungsprobleme – auf einen Blick
| Problem | Ursache / Risiko | Lösung / Empfehlung |
| Platzmangel & Überhitzung | Zu enge oder isolierte Einbauräume, fehlende Belüftung | Genügend Luftzirkulation sicherstellen, Abstand zu Wärmequellen einhalten, Geräte zugänglich verbauen |
| Kein mechanischer Schutz | Kabelscheuern, Quetschungen, Spannungen bei Bewegung | Kabel durch Schutzschläuche führen, bewegliche Fahrzeugteile beachten, Zugentlastung verwenden |
| Falscher Kabeltyp | Verwendung starrer Leitungen | Nur flexible Fahrzeugleitungen (z. B. FLY/FLYR Typ B) nach ISO 6722 verwenden |
| Zu kleiner Kabelquerschnitt | Spannungsverlust, Überhitzung, Brandgefahr | Querschnitt korrekt berechnen (inkl. Kabellänge & Stromstärke), siehe: Kabelquerschnitt berechnen – Formel verstehen und Ergebnis beurteilen |
| Kabelsalat & unübersichtliche Leitungsführung | Fehlersuche kaum möglich, unsaubere Optik | Kabel strukturieren, farblich codieren, Kabelführungen nutzen, Stromkreise konsequent beschriften |
| Fehlende Beschriftung | Verwechslungen & lange Fehlersuche | Jede Leitung und Sicherung eindeutig kennzeichnen – z. B. mit mitgelieferten Stickern bei tigerexped Zentralelektrik oder tigerfuse |
| Fehlerhafte Verbindungen | Bruch, Wackelkontakt, verbrannte Anschlüsse und Klemmen | Keine Lötstellen, nur geeignete Klemmverbindungen oder gecrimpte Aderendhülsen / Kabelschuhe verwenden |
| Fehlende oder falsche Sicherungen | Brandrisiko oder ungeschützte Leitungen | Jede Leitung passend zur Belastung absichern, Anleitung zur Sicherungswahl beachten |
| Gefährliche 230 V-Installation | Stromschlagrisiko, rechtlich nicht zulässig | Nur vom Fachmann planen/abnehmen lassen, RCD & LS oder RCBO verwenden, getrennte Leitungsführung 12 V/230 V |
| Unterschätzter Kabelbedarf | Improvisierte oder unsaubere Lösungen | Kabellängen großzügig kalkulieren, Planung mit Reserve umsetzen |
Fazit
Die elektrische Anlage im Camper ist weit mehr als nur eine Ansammlung von Kabeln und Sicherungen – sie ist die Grundlage für Komfort, Sicherheit und Unabhängigkeit unterwegs. Wer hier sorgfältig plant, die richtigen Komponenten auswählt und typische Fehler vermeidet, schafft ein System, das zuverlässig funktioniert und auch nach Jahren noch erweiterbar und wartbar bleibt.
Auch wenn die Vielzahl an Details zunächst vielleicht abschreckt: Mit einem klaren Konzept, praxisnahen Informationen und durchdachtem Zubehör lässt sich vieles einfacher umsetzen, als es auf den ersten Blick scheint. Und genau dabei wollen wir dich unterstützen – mit Know-how und jahrzehntelanger Praxiserfahrung, passenden Produkten, Elektrik-Komplettpaketen und persönlicher Beratung.
Diese Tipps zur Verkabelung in Camper und Wohnmobil haben dir weitergeholfen? Dann teile sie doch mit Gleichgesinnten und Freunden, die ebenfalls an ihrem Camperausbau arbeiten.
