Hier zeigen wir dir Schritt für Schritt, wie du deine bisherige convertiger 100 Ladedose ausbaust und die neue Version korrekt anschließt.
Der Austausch ist unkompliziert und erfordert nur eine kleine Anpassung.
Was hat sich geändert?
Die wichtigste Änderung betrifft die Anschlüsse:
- Alt: Steckkontakte zum Anschluss mit Kabelschuhen
- Neu: Klemmhebelanschlüsse für werkzeuglose Montage
Das bedeutet:
Die bisherigen Kabelschuhe werden nicht mehr benötigt und müssen entfernt werden.
Werkzeug und Vorbereitung
Für den Umbau brauchst du:
- Seitenschneider oder Kabelschere
- optimalerweise eine Abisolierzange, Messer und vorsichtige Handhabe geht aber auch
- kleinen Schraubendreher zum Ausbau
Wichtig:
Trenne vor Beginn unbedingt die Stromversorgung deines Systems.
Schritt 1: Alten convertiger ausbauen
Der Ausbau besteht aus zwei einfachen Schritten.
1. Abdeckung entfernen

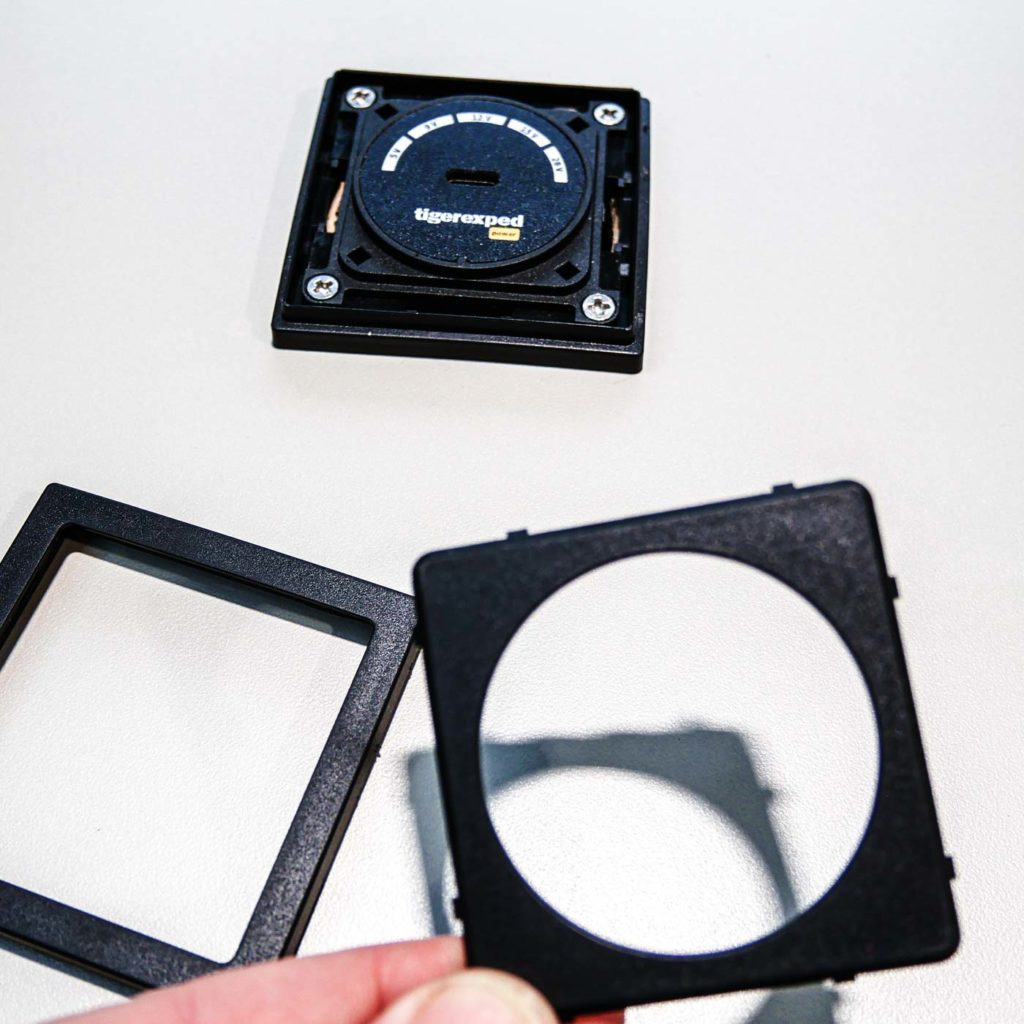

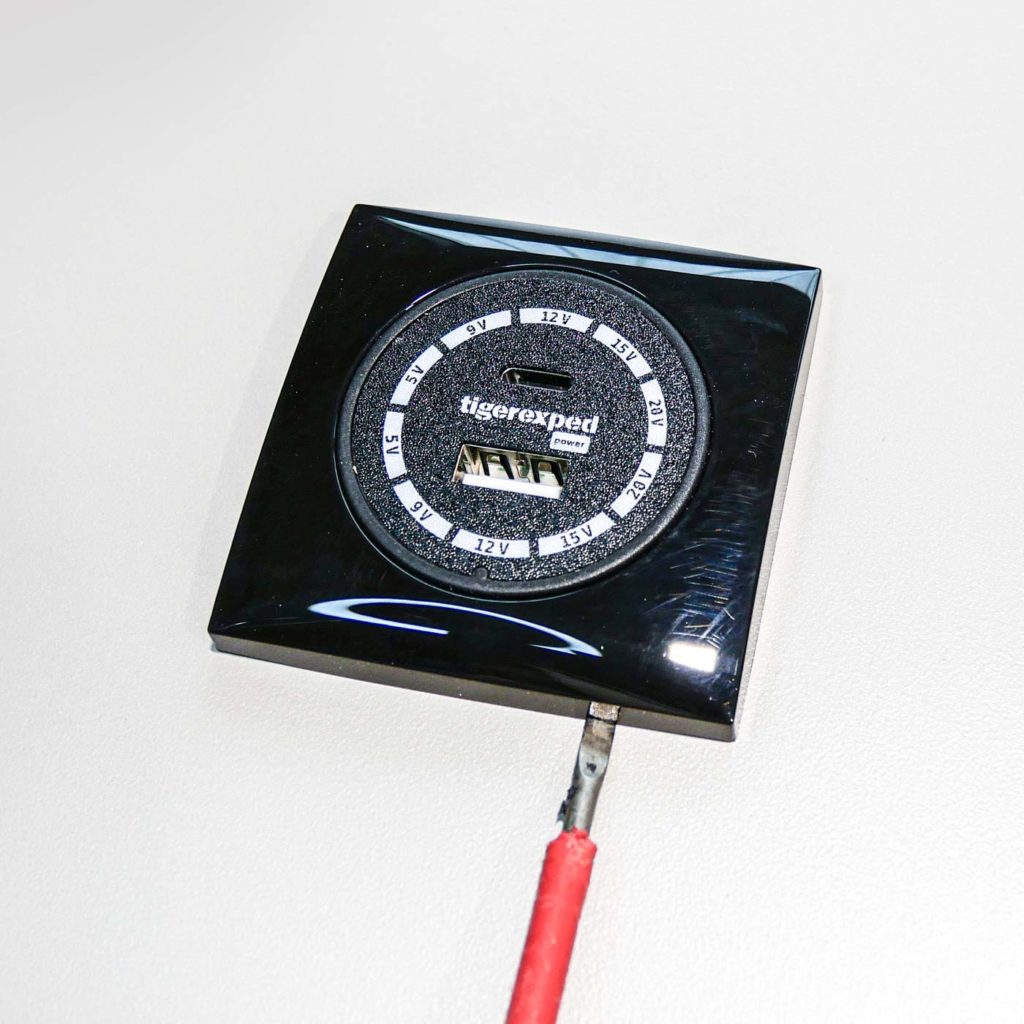

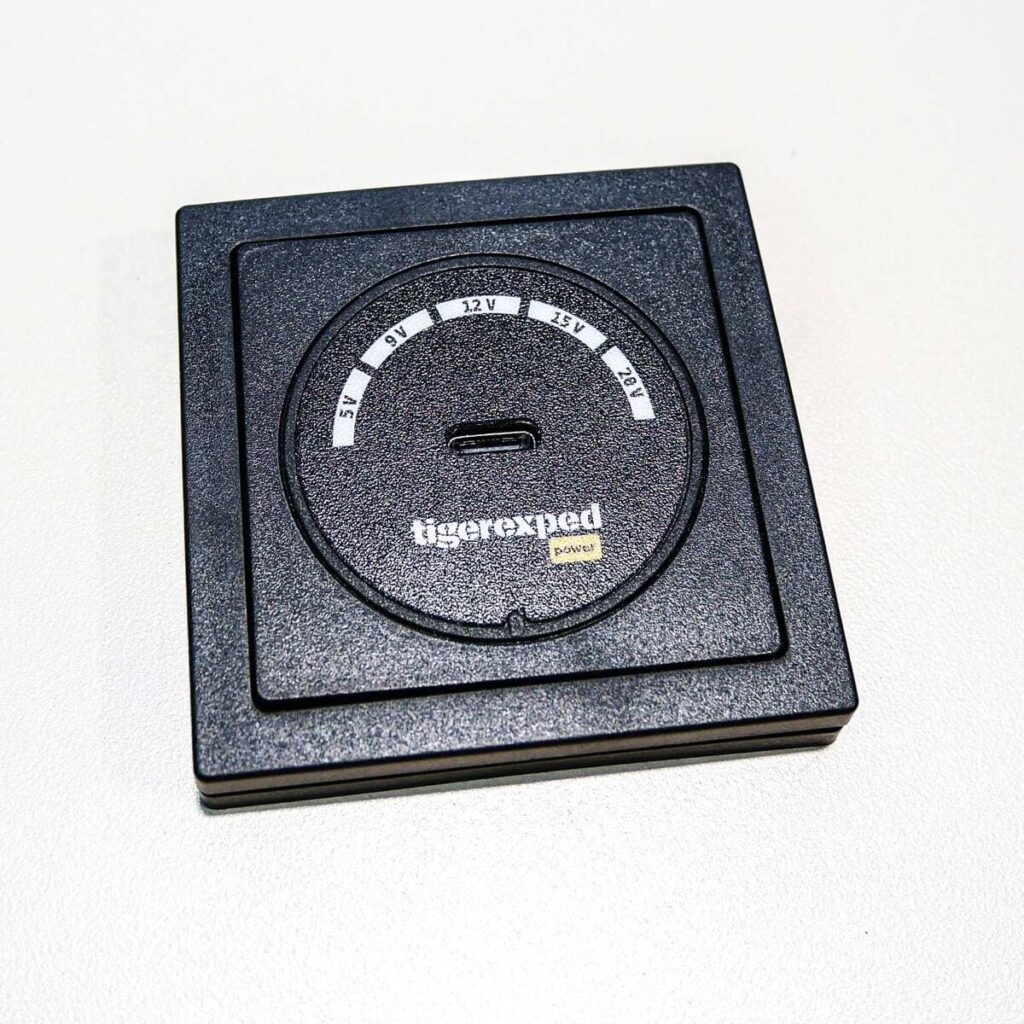

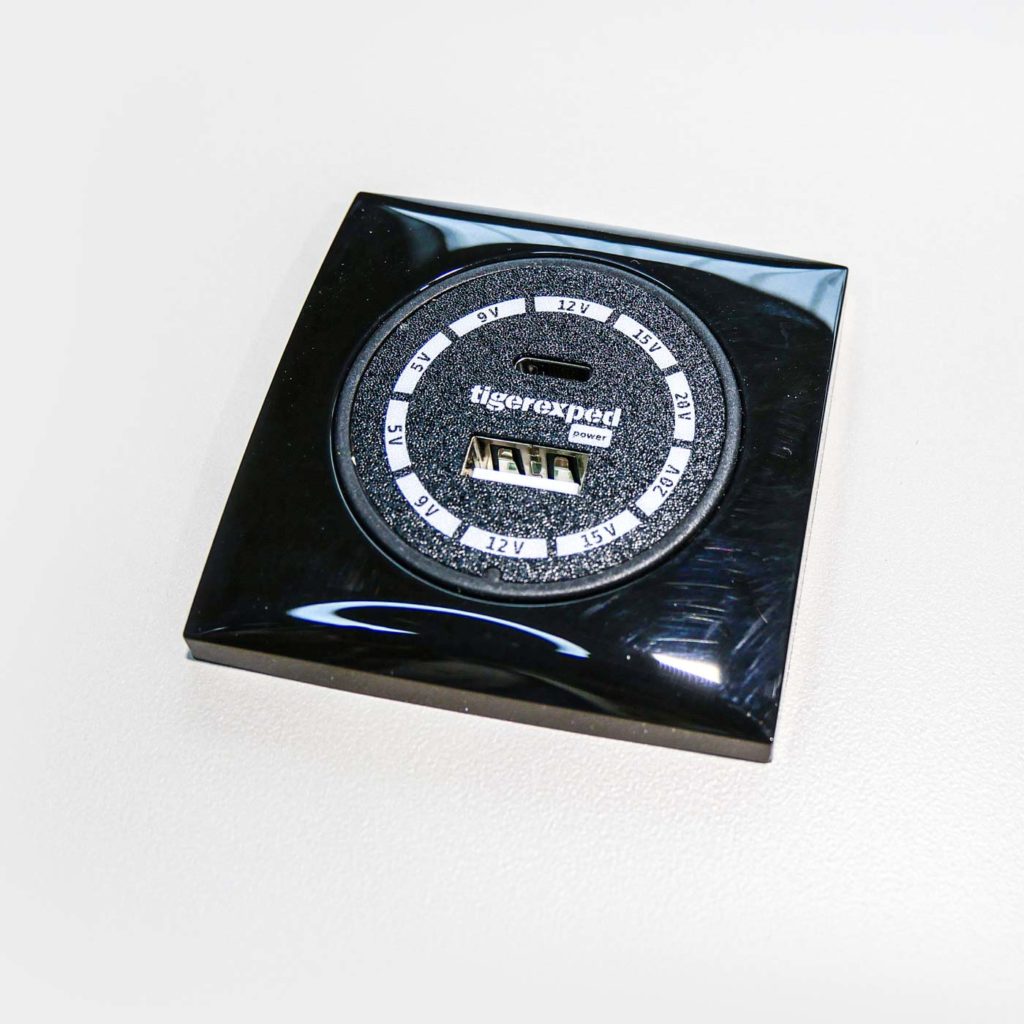

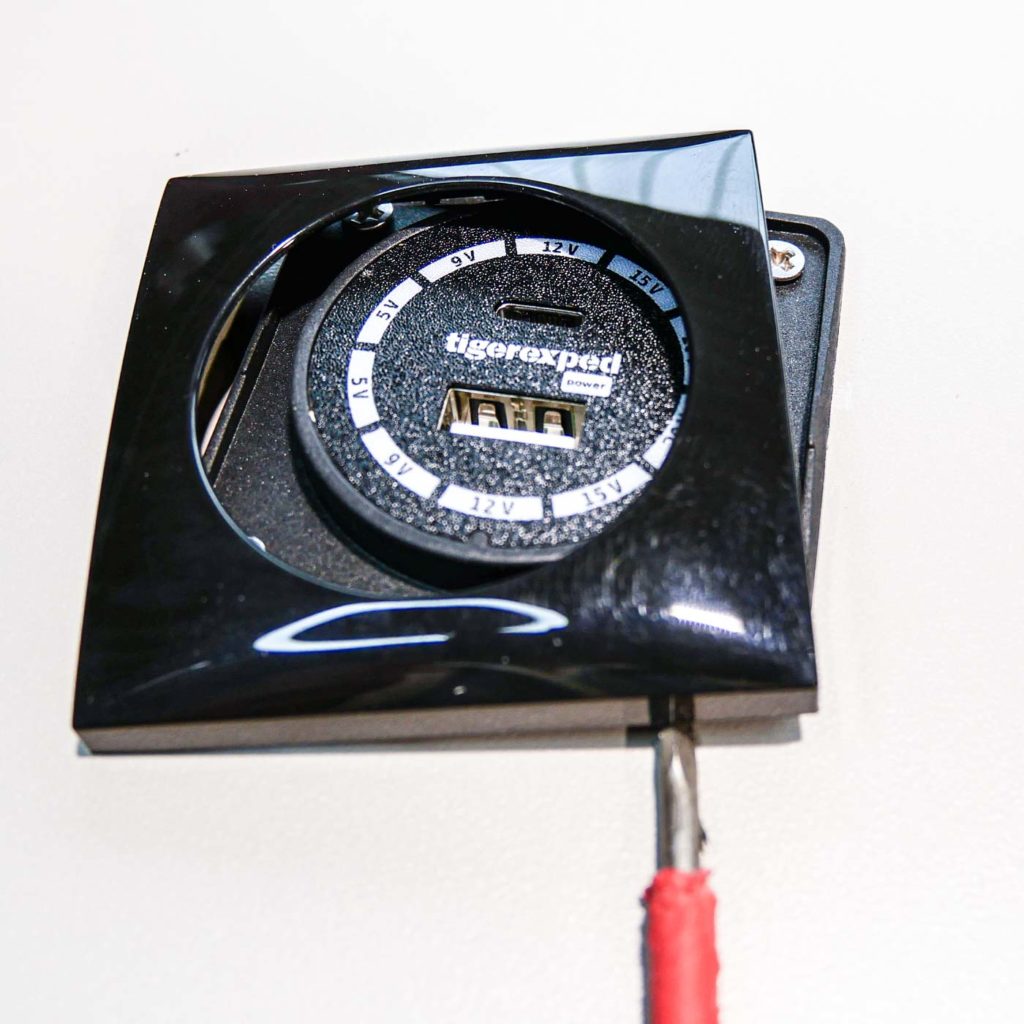

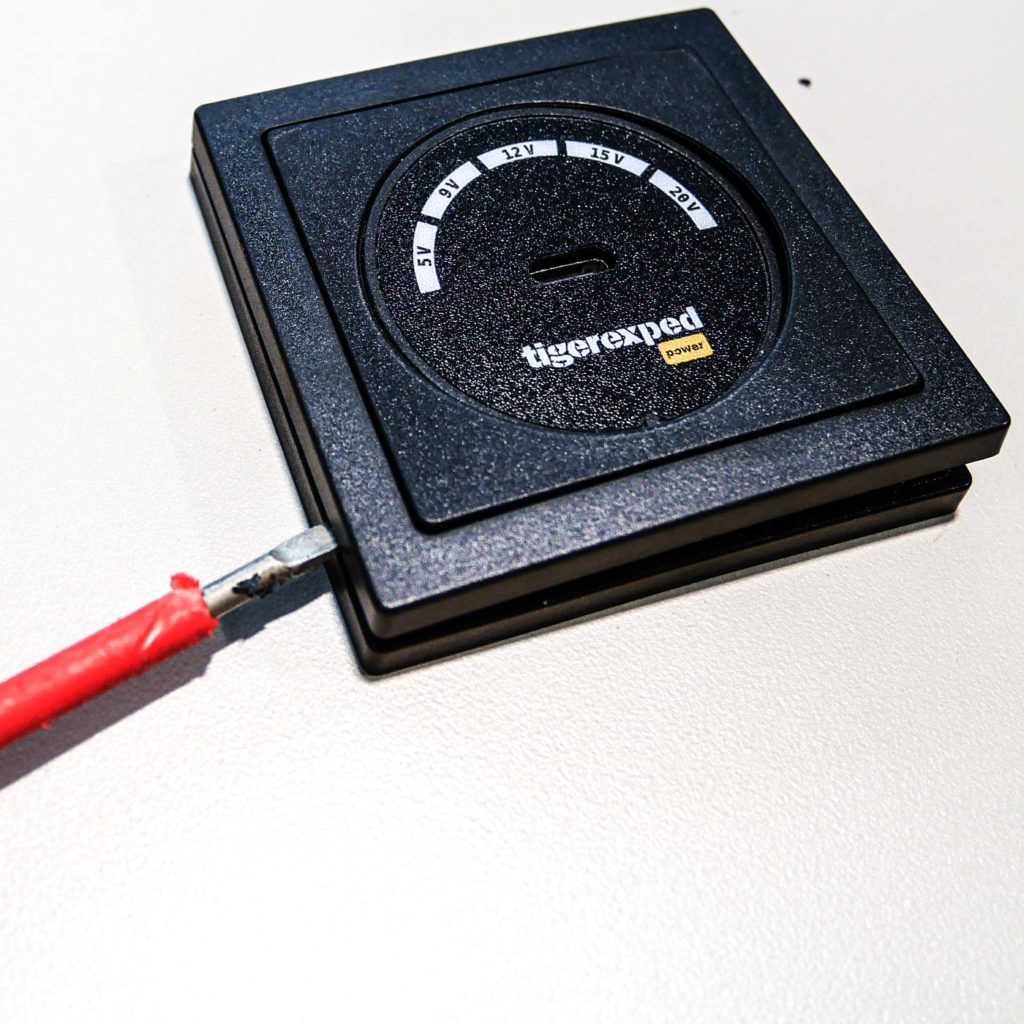

Zuerst entfernst du die Abdeckung deines bisherigen convertiger.
Mit einem flachen Werkzeug oder vorsichtigem Hebeln kannst du die Abdeckung lösen. Arbeite dabei mit Gefühl – vor allem bei der Inprojal-Variante können bei gewaltsamem Vorgehen Rastnasen abbrechen. Außerdem sollten natürlich umliegende Oberflächen nicht beschädigt werden.
2. Abschrauben und Herausnehmen

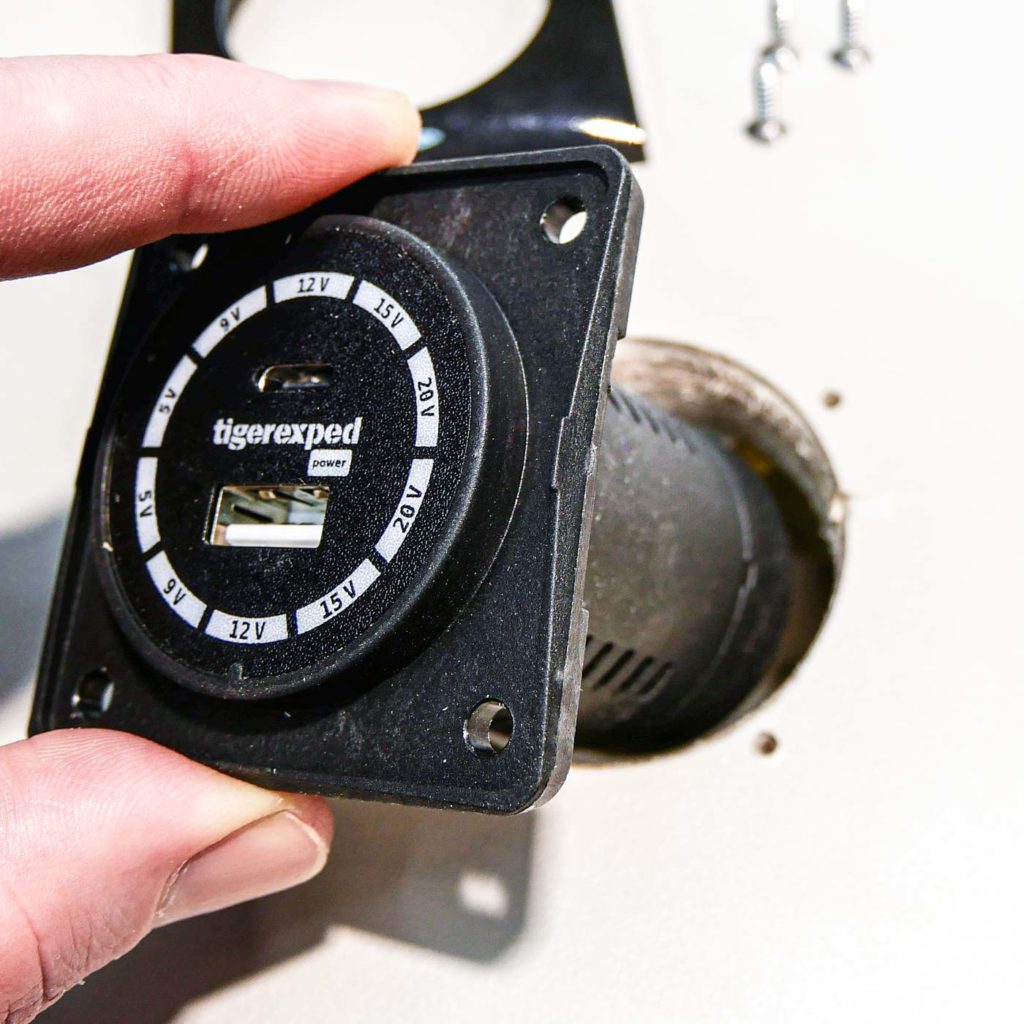

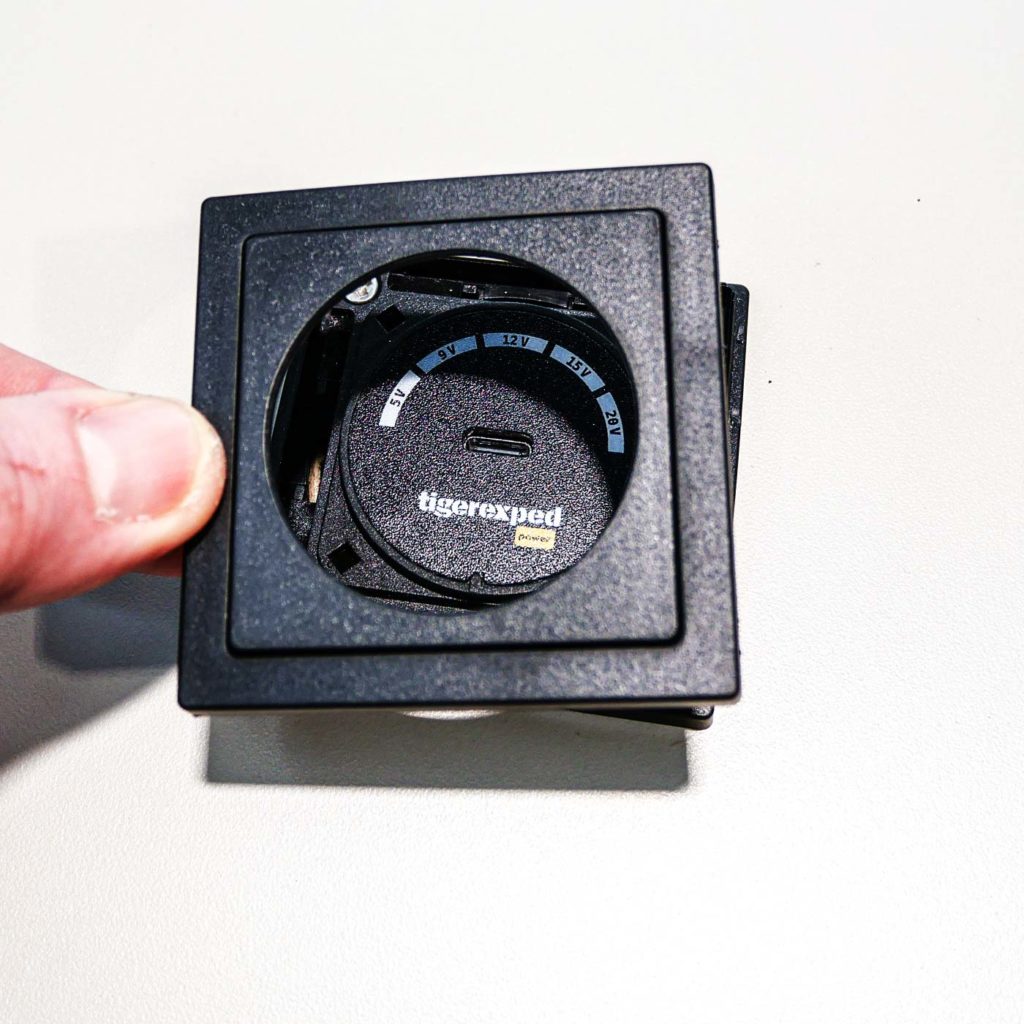

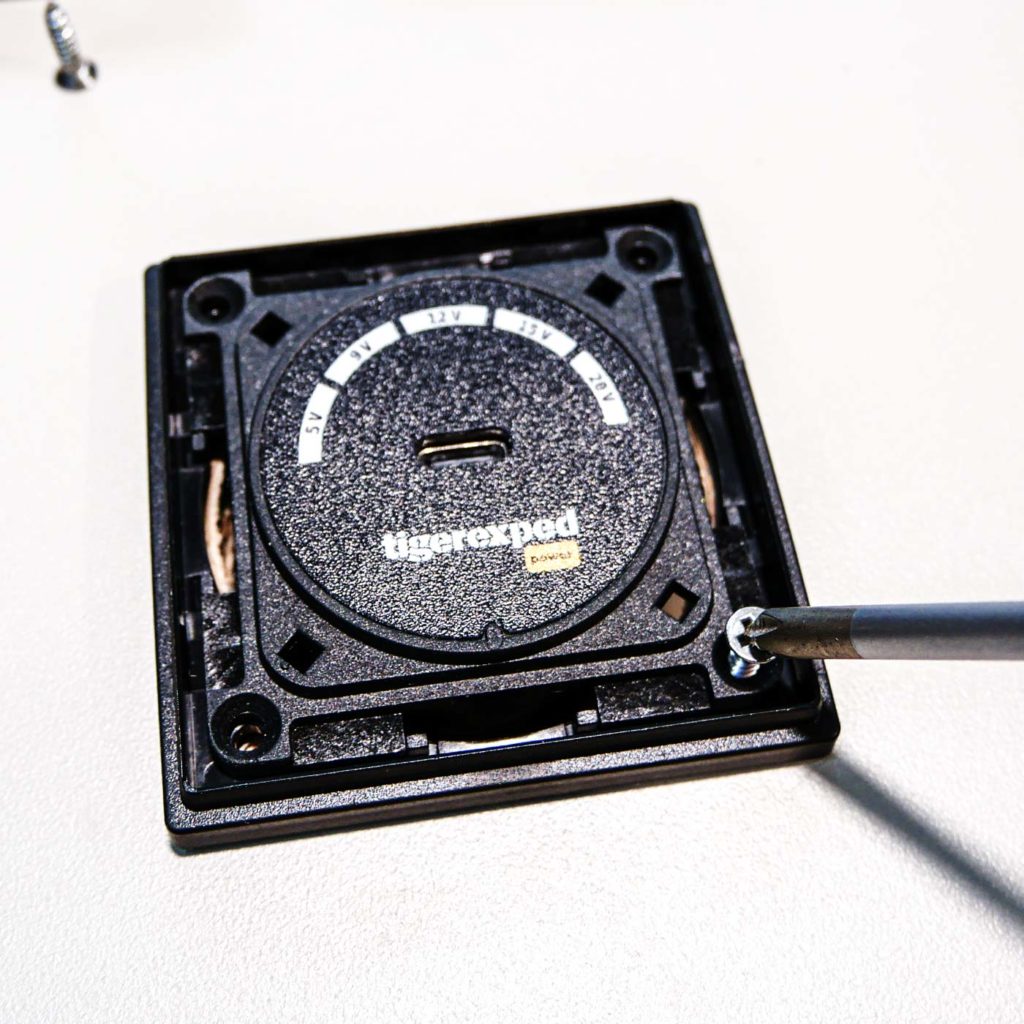

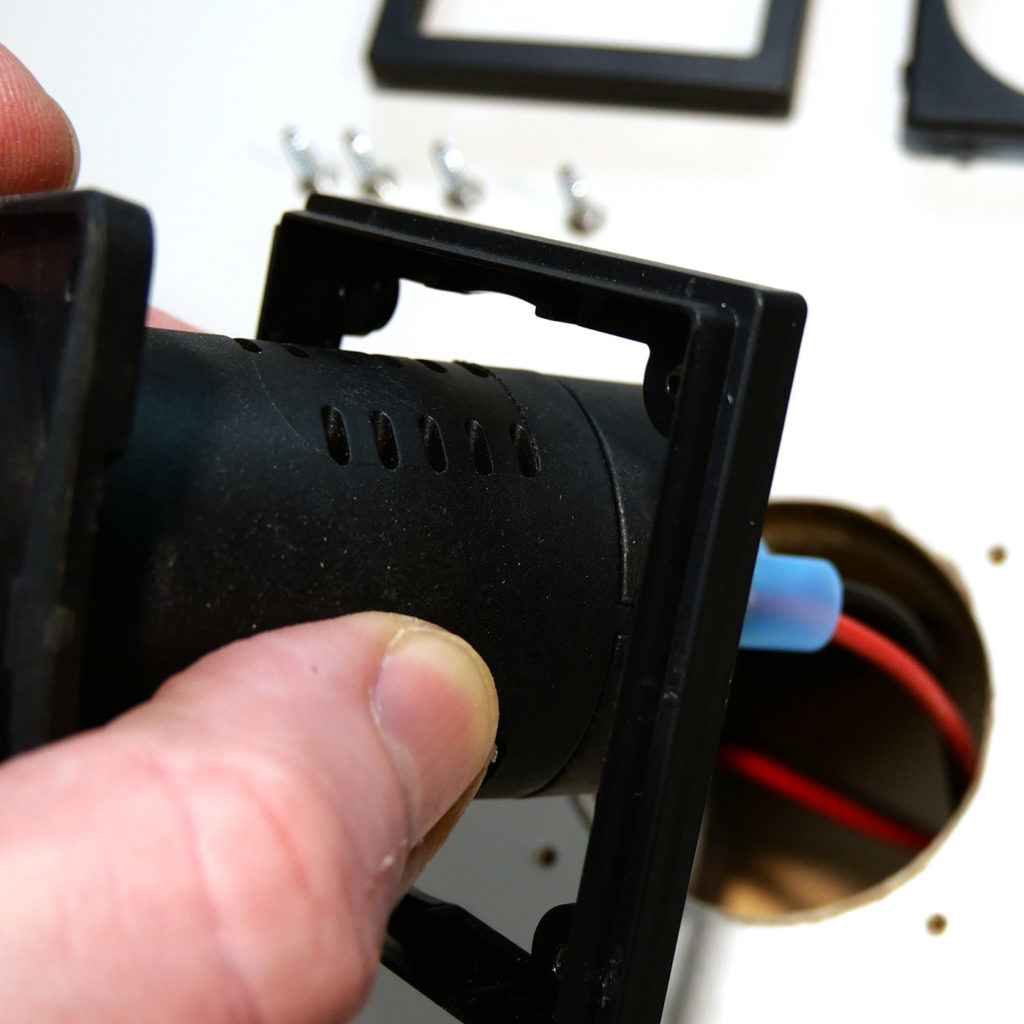

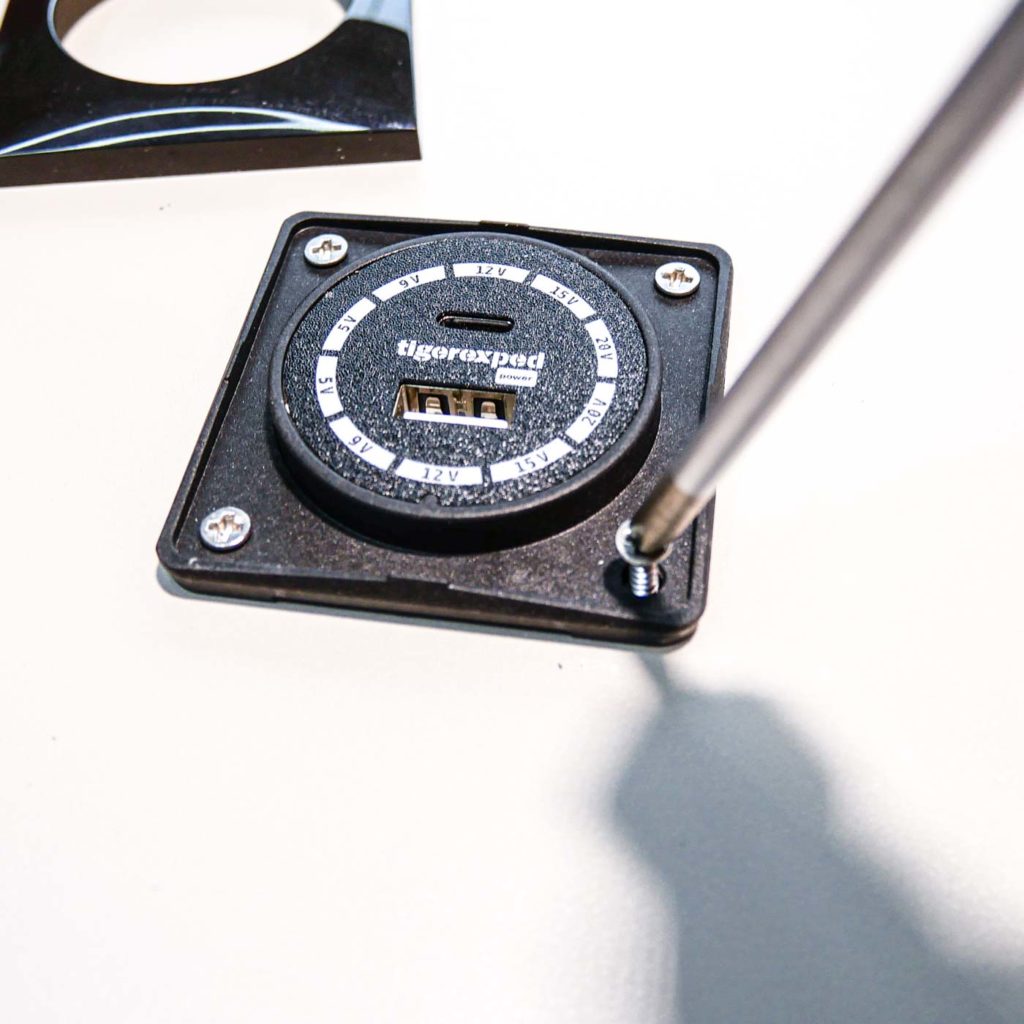

Wenn die Abdeckung entfernt ist, kannst du die vier darunterliegenden Schrauben lösen und den convertiger so aus seiner Einbauöffnung herausnehmen.
Schritt 2: Verkabelung lösen

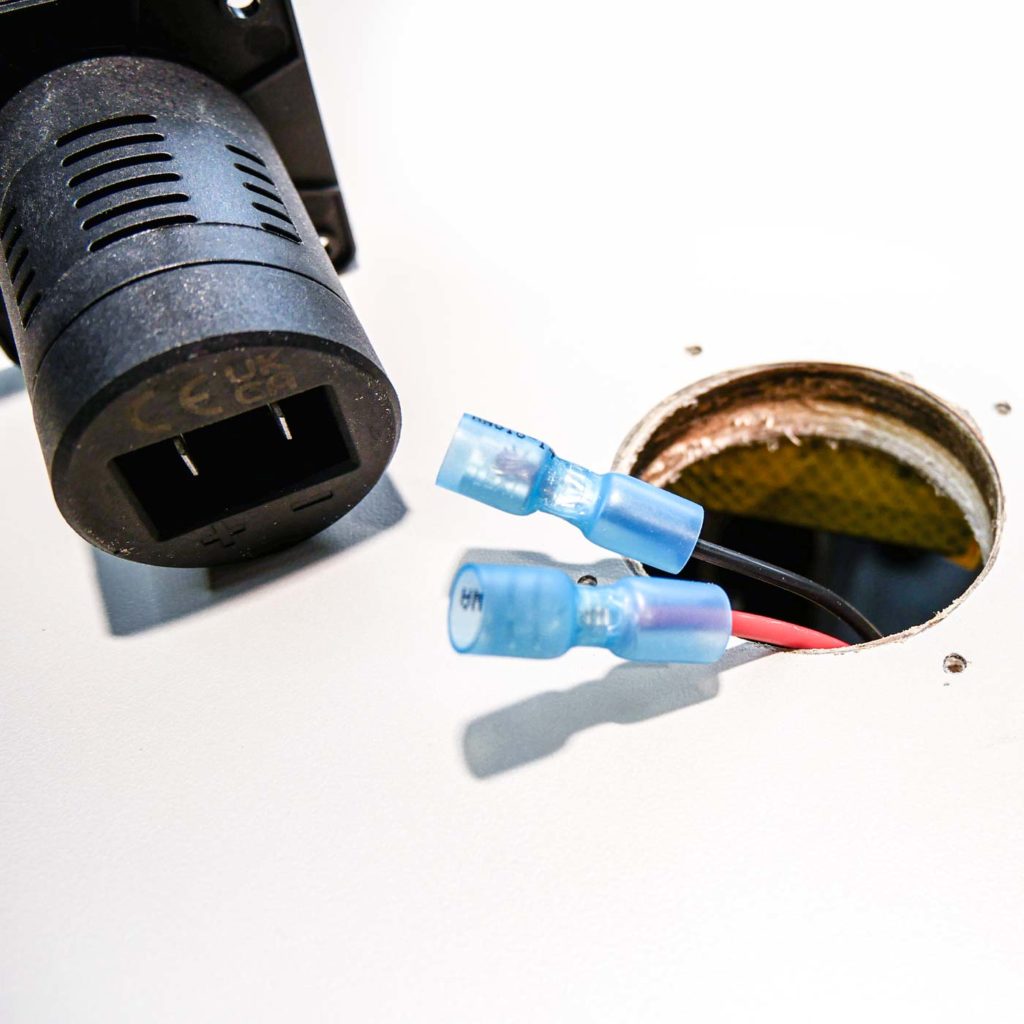

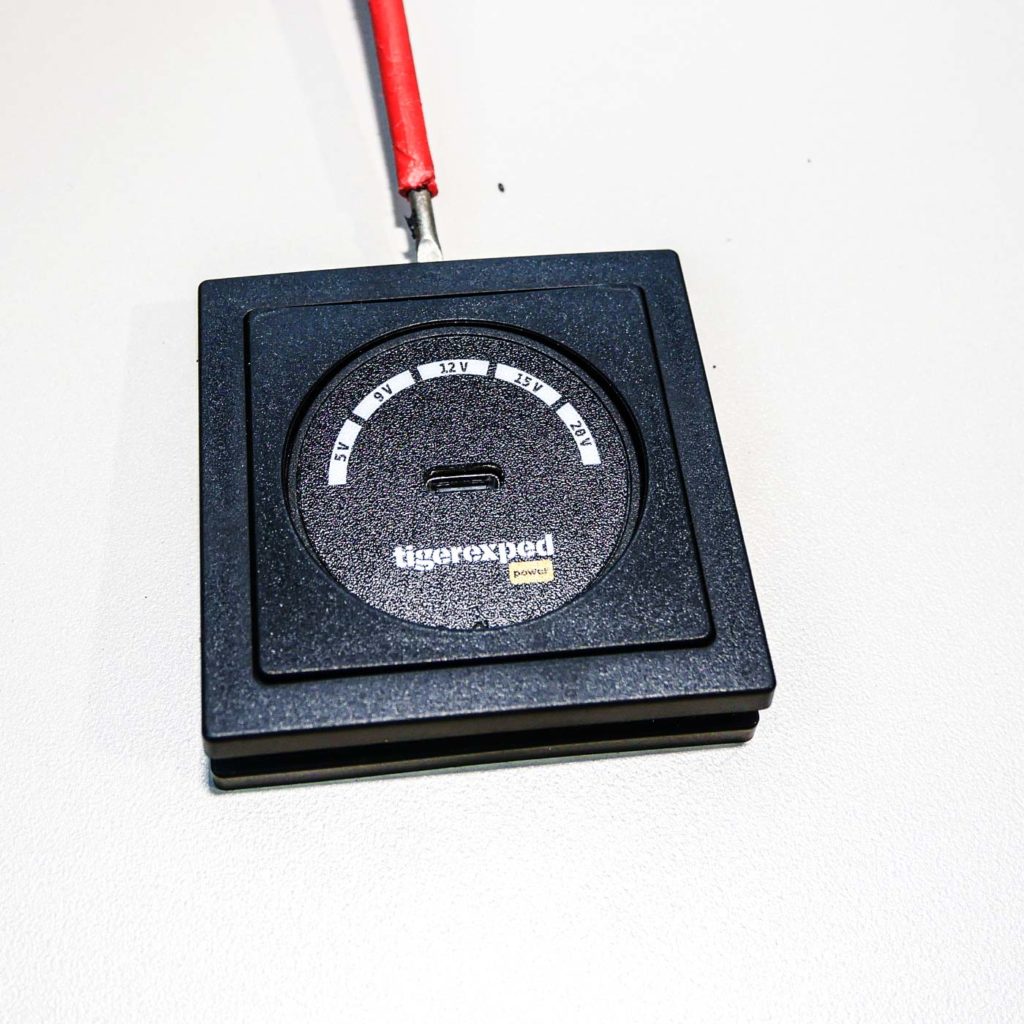

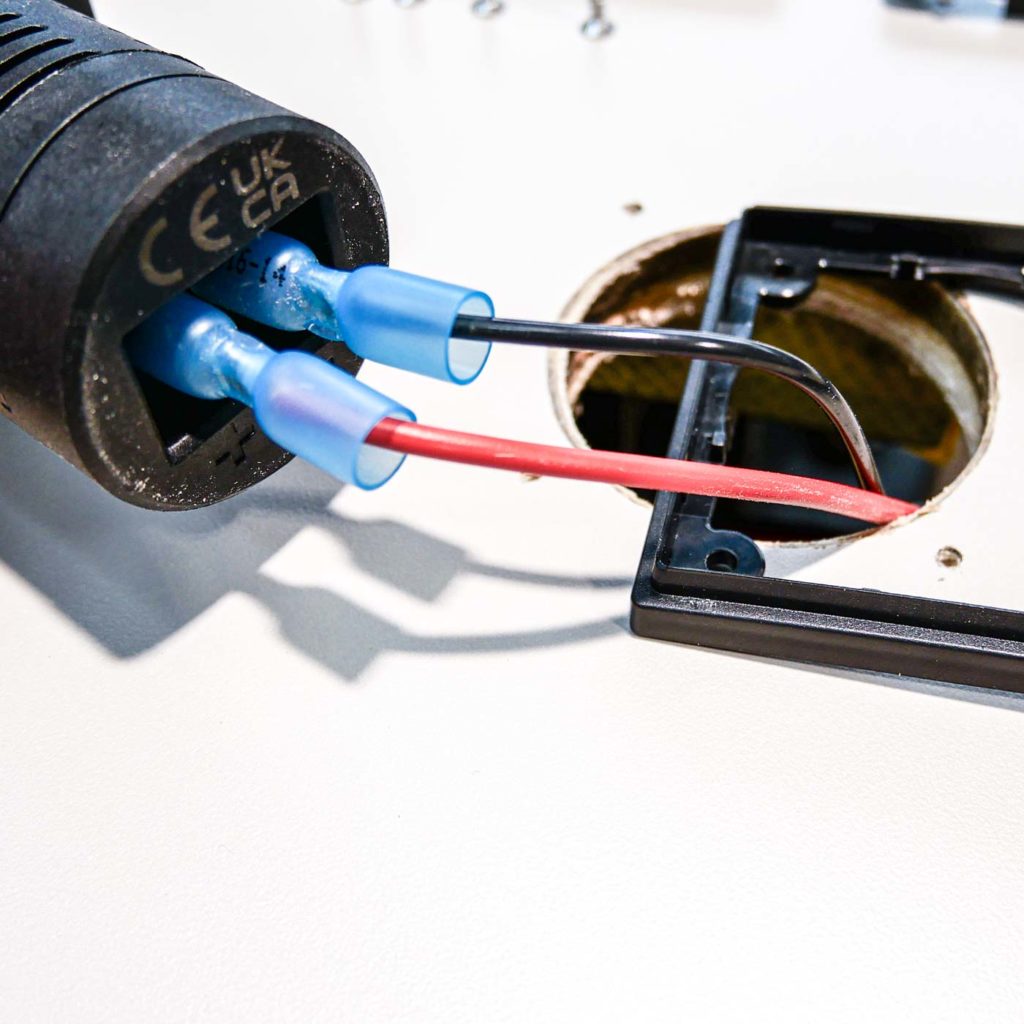

Ziehe die angeschlossenen Kabel ab.

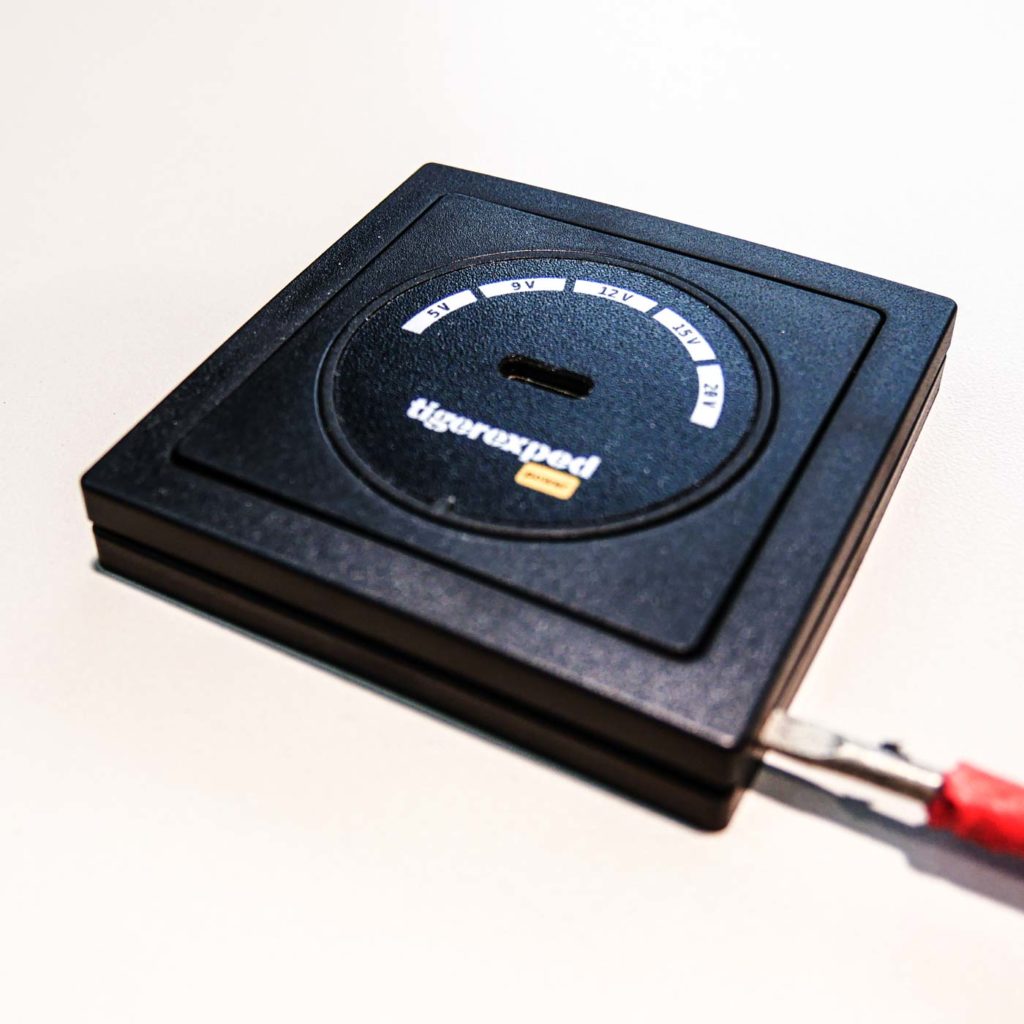

An den Enden befinden sich aktuell noch Kabelschuhe – diese werden für die neue Version nicht mehr benötigt, daher entfernen wir sie im nächsten Schritt.
Schritt 3: Kabel vorbereiten

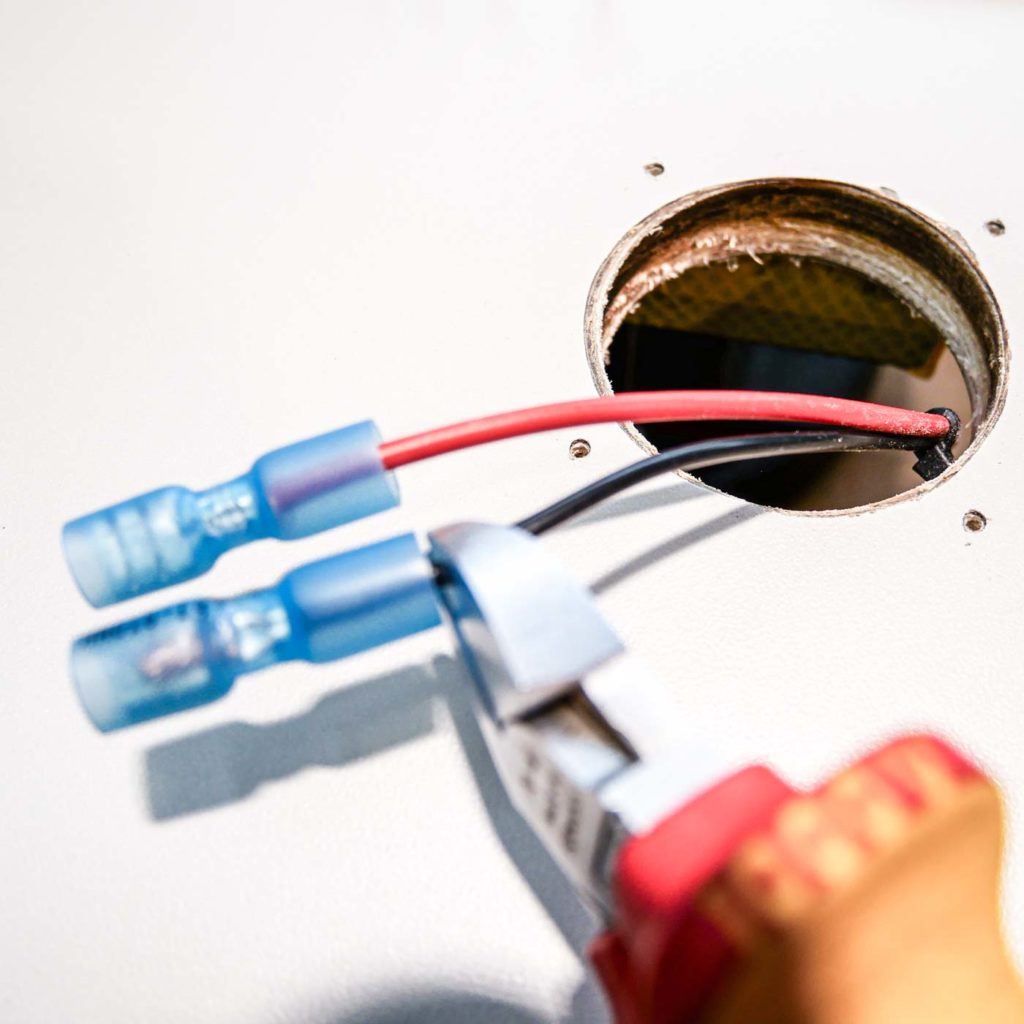

Schneide die vorhandenen Kabelschuhe sauber ab. Achte darauf, möglichst wenig Kabellänge zu verlieren.
Isoliere die Kabelenden dann auf ca. 12 mm ab. Das ist wichtig, damit die Klemmverbindung später sicher funktioniert.
Achte darauf keine Litzen zu beschädigen, besonders wenn du nicht mit einer speziellen Abisolierzange arbeitest
Schritt 4: Neuen convertiger anschließen

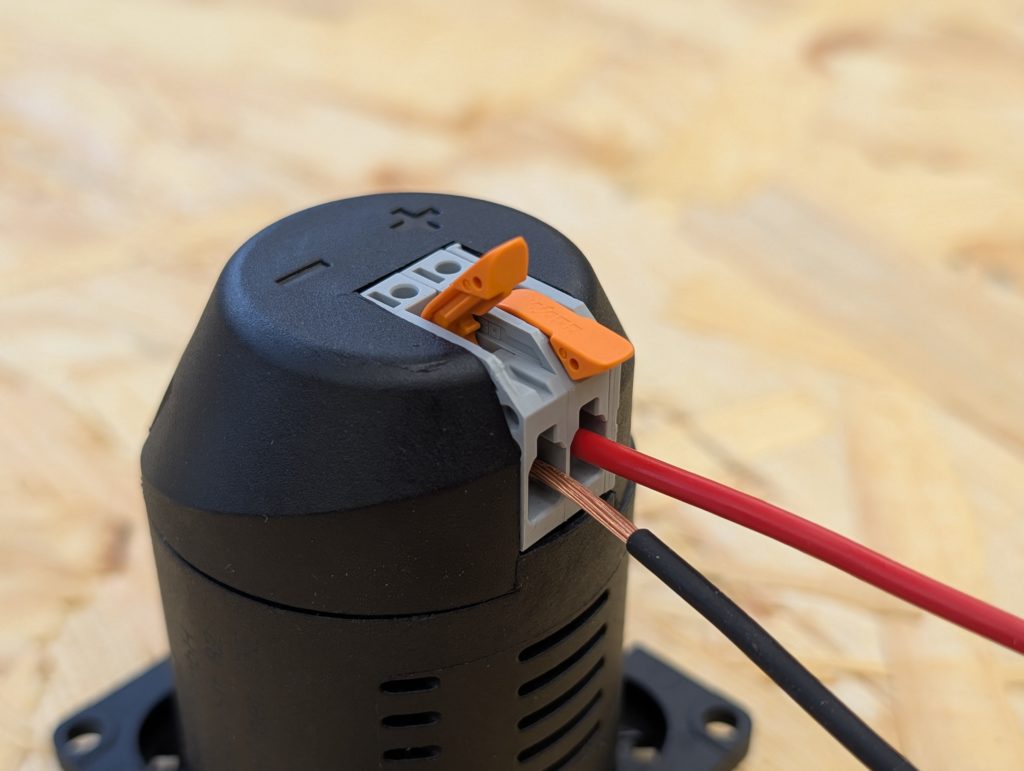

Die neue Version verfügt über integrierte Klemmhebelanschlüsse.
So gehst du vor:
- Hebel der Klemme öffnen
- Abisoliertes Kabel vollständig einführen.
Drehe die Litzen wenn nötig etwas zwischen den Fingern zusammen, es dürfen keine einzelnen Drähtschen abstehen, die nicht mit in den Anschluss gesteckt werden. - Hebel wieder schließen.
Das Kabel sitzt korrekt, wenn:
- es sich nicht mehr herausziehen lässt
- keine blanken Litzen außerhalb der Klemme sichtbar sind
Mache das für das Plus- und das Minuskabel.
Warum die Umstellung?
Die neuen Klemmanschlüsse bieten einige Vorteile:
- werkzeugloser Anschluss
- sichere und vibrationsfeste Verbindung
- weniger Übergangswiderstände
- schnellerer Einbau
Gerade im Fahrzeugbereich ist eine zuverlässige Kontaktierung entscheidend – hier bringt die neue Lösung klare Vorteile.
Schritt 5: Einbau und Abschluss
Sobald beide Kabel angeschlossen sind, kannst du den convertiger wieder in die Einbauöffnung einsetzen und festschrauben.
Bringe nun die Abdeckung wieder an.
In dem unwahrscheinlichen Fall, dass das Anbringen des zu schraubenden Inprojalrahmens Schwierigkeiten bereitet und das Loch zu klein wirkt: hier wurde bei der Erstinstallation nicht nach dem Orginalmaß der Bohrschablone gearbeitet. Keine Sorge, die Abhilfe ist sehr einfach: Bohre entweder auf das vorgegebene Maß (54 mm) auf, oder entferne einfach die Rastnasen, die in das Loch greifen und verschraube den Rahmen einfach so, das geht auch.
Hier noch einmal die Einbaumaße der Hersteller.
Rechts: Einbaumaße Inprojal – hier muss der untere Rahmen mit den Rastnasen in das Loch greifen. Wir benötigen die vom Hersteller angegebenen 54 mm. Wenn dies bei der Erstinstallation eingehalten wurde, passt es genau.
Sitzt deine Dose an Ort und Stelle, kannst du die Stromversorgung wieder herstellen und die Funktion testen.
Fertig. Noch Fragen?
Wir hoffen der Austausch des convertiger hat gut geklappt und du hast viel Freude mit dem schnellen Laden, das damit möglich ist.
