Die Installation einer Solaranlage auf deinem Wohnmobil ist eine hervorragende Möglichkeit, unterwegs unabhängig Strom zu erzeugen. In dieser Anleitung erklären wir dir Schritt für Schritt, wie du eine Solaranlage, zum Beispiel eines unserer praktischen Solar-Komplettsets auf und in deinem Wohnmobil montierst und richtig anschließt.
Ob du nur ein Solarpanel verbauen willst, oder eine Schaltung mit mehreren Panels planst, hier erfährst du, wie du dabei vorgehst.
Solaranlage einbauen: Planung und Vorbereitung
Nachdem du hier zum Lesen einer Einbau-Anleitung bist, hast du dich wahrscheinlich bereits für eine Solaranlage, auch bezüglich ihrer Größenauslegung entschieden. Falls das nicht der Fall ist, kannst du in den folgenden Artikeln viele Informationen finden, die dir bei der Einschätzung deines Bedarfs und der entsprechenden Auswahl helfen werden.
- Energiemenge im Camper – So berechnest du deinen Strombedarf
- Autark im Camper – Welches Stromkonzept passt zu dir
- Wie viel Solar für Camper und Wohnmobil – Einflussfaktoren richtig einschätzen
- Durchschnittlicher Solarertrag – So viel bringt dein Modul wirklich
- Temperaturkoeffizient – Beim Berechnen der Solaranlage unbedingt beachten
- Wirkungsgrad Solarmodule – Wie wichtig ist der Wert wirklich
Solar-Komplettsets von 1 x 100Wp bis 2 x 180Wp Leistung, mit allem, was du für die fertige Installation benötigst.
Bildquelle: tigerexped Einbaupartner Jan Kuckerts von Kucki’s Camper Garage. Falls du dir den Einbau der Solaranlage doch nicht selber zutrauen, oder dafür einfach keine Zeit haben solltest, ist der KFZ-Servicetechnikmeister mit langjähriger Erfahrung im Camper- und Expeditionsmobilbau ein idealer Ansprechpartner im Raum Bonn-Köln-Aachen.
Teile und Werkzeuge bereitlegen
Solltest du dich für eines unserer Rundum-Sorglos-Komplettsets entschieden haben, sind bereits alle Komponenten für deine Wohnmobil-Solaranlage in passender Dimensionierung, inklusive Montageecken, Sicherungen und Klebeset im Paket enthalten. Du brauchst also nur noch etwas Werkzeug zur Hand. Dazu gehört:
- Akkuschrauber
- Bohrer
- Seitenschneider
- Schraubendreher
- Crimpzange
- Schleifpapier
Montage vorbereiten
Je nach Anzahl und Verschaltung deiner Solarpanels kann sich die Installation etwas unterscheiden. Grundsätzlich unterscheidet man zwischen einer Einzelinstallation und, bei mehreren Solarpanels, einer Reihen- oder einer Parallelschaltung, wobei in Abhängigkeit der Komponenten das eine oder das andere notwendig sein, bzw. einen leichten Vorteil unter bestimmten Gegebenheiten bringen kann. Auch dafür sind die tigerexped Solar-Komplettsets immer entsprechend ausgestattet.
Bevor du nun mit der eigentlichen Montage beginnst, solltest du noch einige Vorbereitungen treffen.
Einbauort Solar-Laderegler festlegen
Der Solar-Laderegler sollte möglichst nah an der Batterie und idealerweise hängend montiert werden. Eine Montage auf dem Boden ist zu vermeiden, da der Regler über eine Kühlplatte an der Rückseite gekühlt wird und bei einer Bodenmontage aufgrund mangelnder Zirkulation überhitzen könnte.
An diesem Victron Energy SmartSolar MPPT Laderegler schön zu sehen: Die Kühlrippen an der Rückseite.
Da warme Luft nach oben steigt, sollte sie das entlang der Kühlrippen ungehindert tun können. Montiere den Solar-Laderegler also an einem (möglichst gut belüfteten) Ort und hängend an der Wand.
Kabelwege definieren
Plane die Kabelwege so, dass sie nicht über scharfe Kanten führen und scheuerfrei verlegt werden.

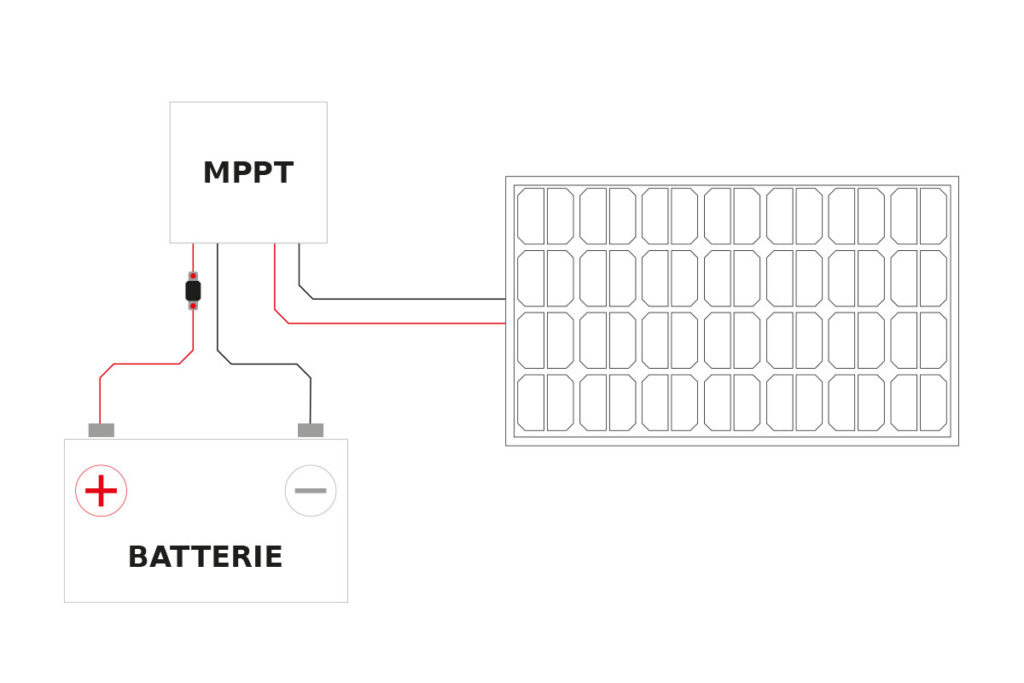

Das rote und schwarze Kabel verbinden den Regler mit der Batterie, während das schwarze Solarkabel den Solarregler mit dem Panel verbindet.
Das Solarkabel wird in der Regel als ein langes Kabel geliefert, das du in zwei Teile teilen musst, um Plus- und Minuspole miteinander zu verbinden.
Montage der Elektrik
Wir starten mit der Montage der Elektrik, das heißt wir verbinden Solar-Laderegler und Batterie und setzen eine Sicherung.
Sicherung einbauen
Zwischen Solarregler und Batterie gehört immer eine Sicherung. Diese ist in passender Stärke in den Solar-Komplettsets enthalten.
Die Sicherung sollte nicht weiter als 30 cm von der Batterie entfernt verbaut werden. Verwende dafür den mitgelieferten Sicherungshalter und die M5-Rohkabelschuhe.
WICHTIG: Die Sicherung noch nicht einsetzen!
Kabel anschließen
Verbinde das mitgelieferte rote Kabel vom Pluspol der Batterie über den Sicherungshalter mit dem Anschluss Batt+ des Solar-Ladereglers.
Das schwarze Kabel verbindest du vom Minuspol der Batterie mit dem Anschluss Batt- des Reglers.
Zusatz-Tipp:
Nutzt du kein fertig zusammengestelltes Solar-Kit, achte beim Kauf von Kabeln darauf, dass es sich um hochwertige FLY/FLRY Fahrzeugleitung handelt. Die speziellen Eigenschaften wie erhöhte Temperaturbeständigkeit, Flexibilität und weitere fahrzeugspeziefische Normen, gewährleisten die Sicherheit und Zuverlässigkeit in elektrischen Systemen im Fahrzeug.
Wie du den richtigen Kabelquerschnitt berechnest, erklären wir ausführlich in unserem Artikel Kabelquerschnitt berechnen – Formel verstehen und Ergebnis beurteilen.
Solarpanel montieren
Jetzt ist die Installation des oder der Solarpanels an der Reihe. Beginne mit der Positionierung und beachte dabei folgende Hinweise:
Position für Solarpanel finden
Ob das Solarpanel in Fahrtrichtung oder quer dazu montiert wird, ist im Prinzip egal. Wähle die Montageoption mit der besten Ausnutzung deiner Dachfläche, vor allem wenn du mehrere Panels installieren oder noch weiteres Zubehör auf dem Dach anbringen willst.
Ist es es für deine Dachflächennutzung unerheblich, kann es dir aufgrund des kleineren Luftwiderstands einen leichten Vorteil in Sachen Kraftstoffverbrauch bringen, wenn du das Panel längs (also mit der schmalen Seite in Fahrtrichtung) montierst.
Bei der Montage mehrer Panels: Achte darauf, dass jedes Panel zu jeder Seite hin noch Platz für die Halterungen braucht – das macht in dem Spalt von zwei nebeneinanderliegenden Panels zwei mal diesen Platz. Dieser Hinweis hört sich vielleicht etwas trivial an, aber in der Praxis wird das sehr leicht bei der Dachflächenplanung vergessen und passiert sogar Selbstausbauern, die schon mehrere Wohnmobil-Solaranlagen installiert haben.
Dachdurchführung und Solarhalter montieren
Jetzt müssen Solarhalter und Kabeldurchführung positioniert und verklebt werden.
Wähle zunächst einen Platz für die Dachdurchführung, durch die die Solarkabel an praktischer Stelle ins Innere des Fahrzeugs zum Regler geführt werden.
tigerexped Dachdurchführung für zwei Kabel – in den Solar-Paketen enthalten.
Je nach ausgewähltem Solarmodul sind nur 4 Montageecken oder (bei langen Modulen) auch noch die beiden abgebildeten Mittelabstützungen im Paket enthalten. Diese minimieren die Vibrationsanfälligkeit bei großformatigen Modulen durch die Montage auf der langen Seite und erhöhen damit die Ausfallsicherheit erheblich.
Solarhalter vorbereiten und verkleben
Positioniere das Solarpanel einmal auf den Haltern und bohre die Löcher für die Halteschrauben vor, die das Panel und die Halterungen verbinden – das erleichtert die spätere Montage erheblich.
Anschließend markiere die Position der Halter auf dem Dach mit Klebeband.
Schleife dann die markierten Klebeflächen des Daches und der Halter leicht an.
Trage den Dekavator auf, um eine gute Haftung zu gewährleisten, und klebe die Halter auf das Dach.
Gehe genauso mit der Kabeldurchführung vor.
Bitte vor dem Verkleben unbedingt die detaillierte Klebeanleitung des Herstellers beachten!
Der Kleber muss bei der Montage eines Solarmoduls auf Wohnmobil oder Camper einwandfrei arbeiten können, da die Montagestellen durch die aufkommenden Windgeschwindigkeiten bei der Fahrt und die hohen Temperaturschwankungen auf dem Fahrzeugdach extrem belastet werden.
Damit es nicht zu schlimmen Unfällen durch abfliegende Solarpanels kommen kann, ist hier streng zu beachten, was der Klebstoffhersteller zu Verarbeitungszeiten, -temperaturen und der Vorbereitung der Flächen empfiehlt.

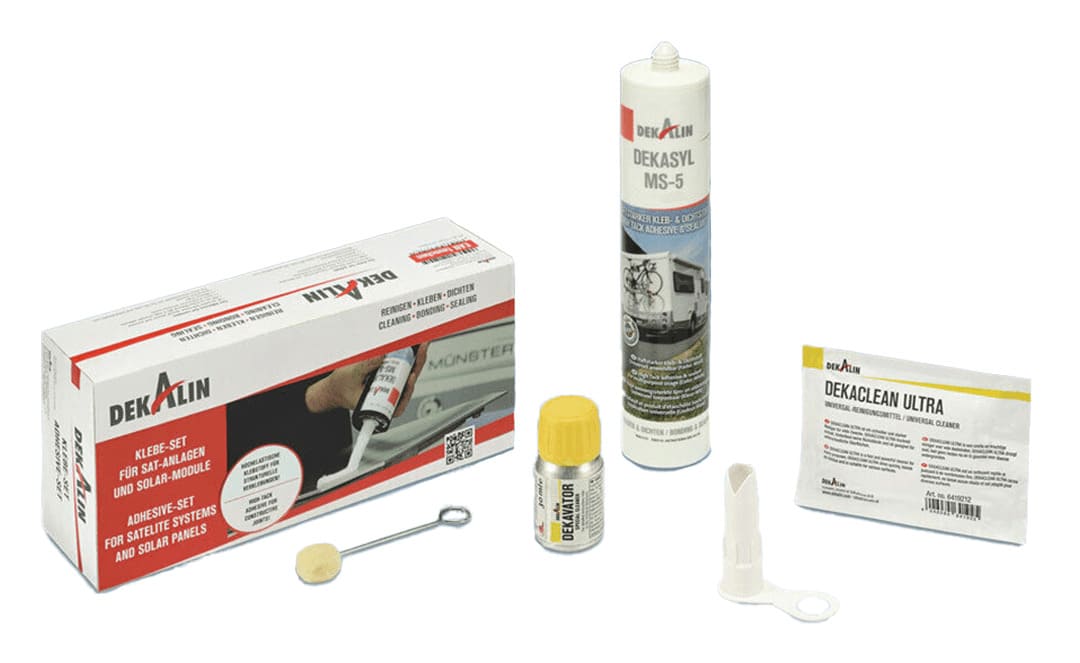

Bei unseren Solar-Komplettsets ist ein DEKALIN Klebeset mit Klebeanleitung und Zubehör enthalten.
Verkabelung des/der Solarpanels
Bevor du das Panel in die Solarhalter schraubst, führe das Solarkabel ins Fahrzeug und verbinde es mit dem Regler.
Im Kit sind passende MC4-Stecker enthalten, die du für die Verbindung verwenden solltest. Diese Stecker müssen selbst aufgecrimpt werden. Sei dabei sorgfältig, da sich MC4-Stecker nach dem Zusammenbau nicht mehr trennen lassen.
Hinweise für Mehrfachinstallationen

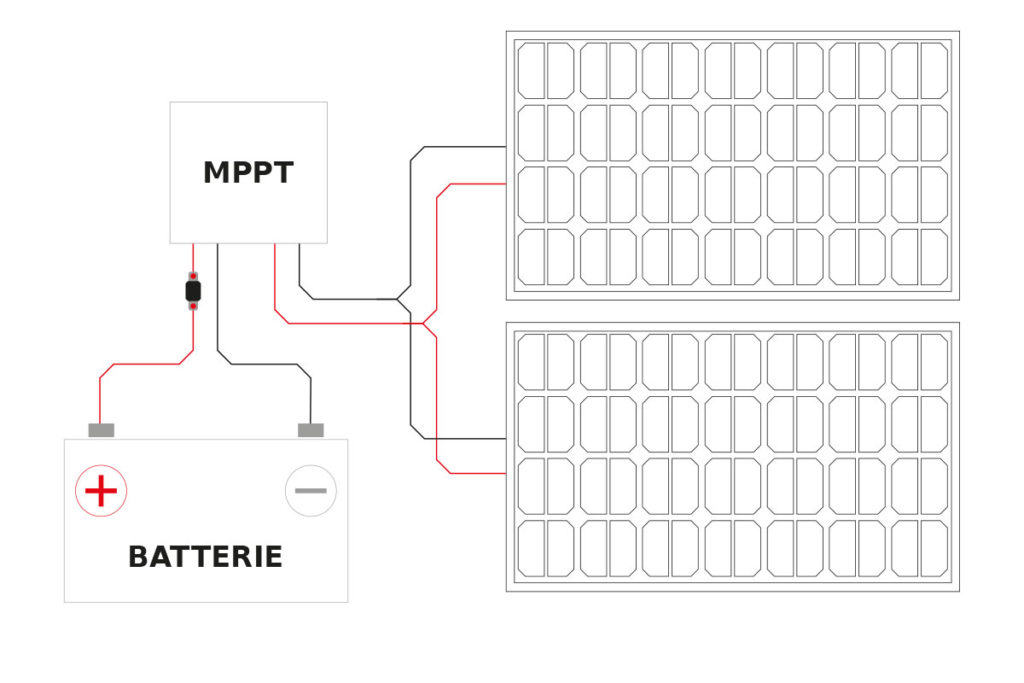

Wenn du mehr als ein Panel verwendest, ist die Verschaltung wichtig. Bei einer Parallelschaltung werden die Pluskabel beider Panels auf einen MC4-Adapter geklemmt und die Minuskabel auf einen anderen. Diese MC4-Adapter passen jeweils nur einmal an die Stecker der Solarpanels.
Bei einer Reihenschaltung entfällt der MC4-Y-Adapter, da das Pluskabel eines Panels mit dem Minuskabel des anderen verbunden wird. Wenn keine Adapter im Kit enthalten sind, handelt es sich um eine Reihenschaltung.
Kabel markieren
Achte darauf, dass die Kabel am Solarpanel mit + und – markiert sind. Da das mitgelieferte Solarkabel komplett schwarz ist, solltest du die Kabelenden an der Reglerseite selbst markieren, um Fehler zu vermeiden.
Regler anschließen
Schließe die Solarkabel am Regler an den Anschlüssen PV+ und PV- an. Der Anschluss LOAD+/- bleibt im Regelfall ungenutzt. Details dazu findest du in der Anleitung des Reglers.
Inbetriebnahme der Wohnmobil-Solaranlage
Bevor du alle Stecker verbindest und die Sicherung einsetzt, solltest du das Solarpanel abdecken, um Lichtbögen zu vermeiden. Verwende dazu den Lieferkarton oder eine Decke. Wirkt kein Tageslicht mehr auf die Solarpanels ein, kannst du die Sicherung einsetzen und alle Verbindungen herstellen.
Der Regler sollte nun blau blinken. Jetzt kannst du mit der Einrichtung beginnen. Im Falle von Victron Ladereglern via der Victron Connect App beginnen. Wie du die korrekte Spannung und den Batterietyp einstellst, findest du in der Anleitung des jeweiligen Reglers.
Wir hoffen, diese Montageanleitung ist ein hilfreicher Begleiter, um deine Wohnmobil-Solaranlage erfolgreich einzubauen. Als tigerexped-Kunde steht dir unser technischer Support bei weiteren Fragen aber natürlich jederzeit gerne zur Verfügung!
Du möchtest deine Wohnmobil-Solaranlage ganz individuell dimensionieren oder brauchst eine komplette Wohnmobil-Elektrik? Dann schau doch mal in unseren Elektrik-Konfigurator oder hole dir mit tigerexped power pro telefonische Beratung durch einen Experten mit persönlicher Bedarfsermittlung und fachgerechter Zusammenstellung der kompletten Anlage nach deinen Wünschen.
